Ищу схему,*вежливый водитель*.
ivecovovaДата: Суббота, 06.01.2018, 12:55 | Сообщение # 1
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Часто видел когда водители фур благодорят,включают не аварийку,а повороты:правый-левый-правый.Может у кого есть схемка подключения такой опции на отдельную кнопку

АндреиДата: Суббота, 06.01.2018, 18:22 | Сообщение # 2
Гуру-практик.
Группа: Модераторы
Сообщений: 3068

Миним.выплата 100р.
Репутация: 58
Статус: Offline
Поисковик уже не в моде?

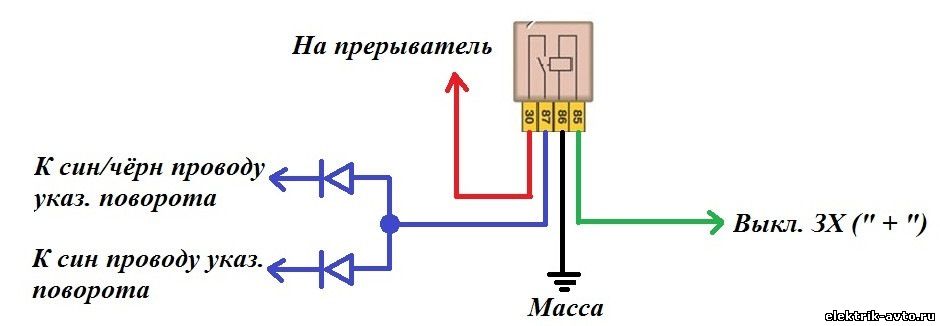

Например вот так ,прерыватель это реле поворотов,а Выкл ЗХ это питание от кнопки,можно просто использовать реле поворотов и два диода,короче вариантов много.

Прикрепления: 6260628.jpg(31.2 Kb)


Чем больше МАСТЕРОВ тем больше работы.
В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из объяснения клиенту)

ivecovovaДата: Суббота, 06.01.2018, 18:34 | Сообщение # 3
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Да искал ,только все схемы на аварийку,а на повороты не нашел.

Сообщение отредактировал ivecovova - Суббота, 06.01.2018, 18:34

andru6Дата: Суббота, 06.01.2018, 19:35 | Сообщение # 4
Полковник
Группа: Проверенные
Сообщений: 202

Миним.выплата 100р.
Репутация: 7
Статус: Offline
Как же здесь:


происходит чередование поворотов: "правый борт - левый борт - правый борт"? Вручную? "это несерьезно!!" (с)

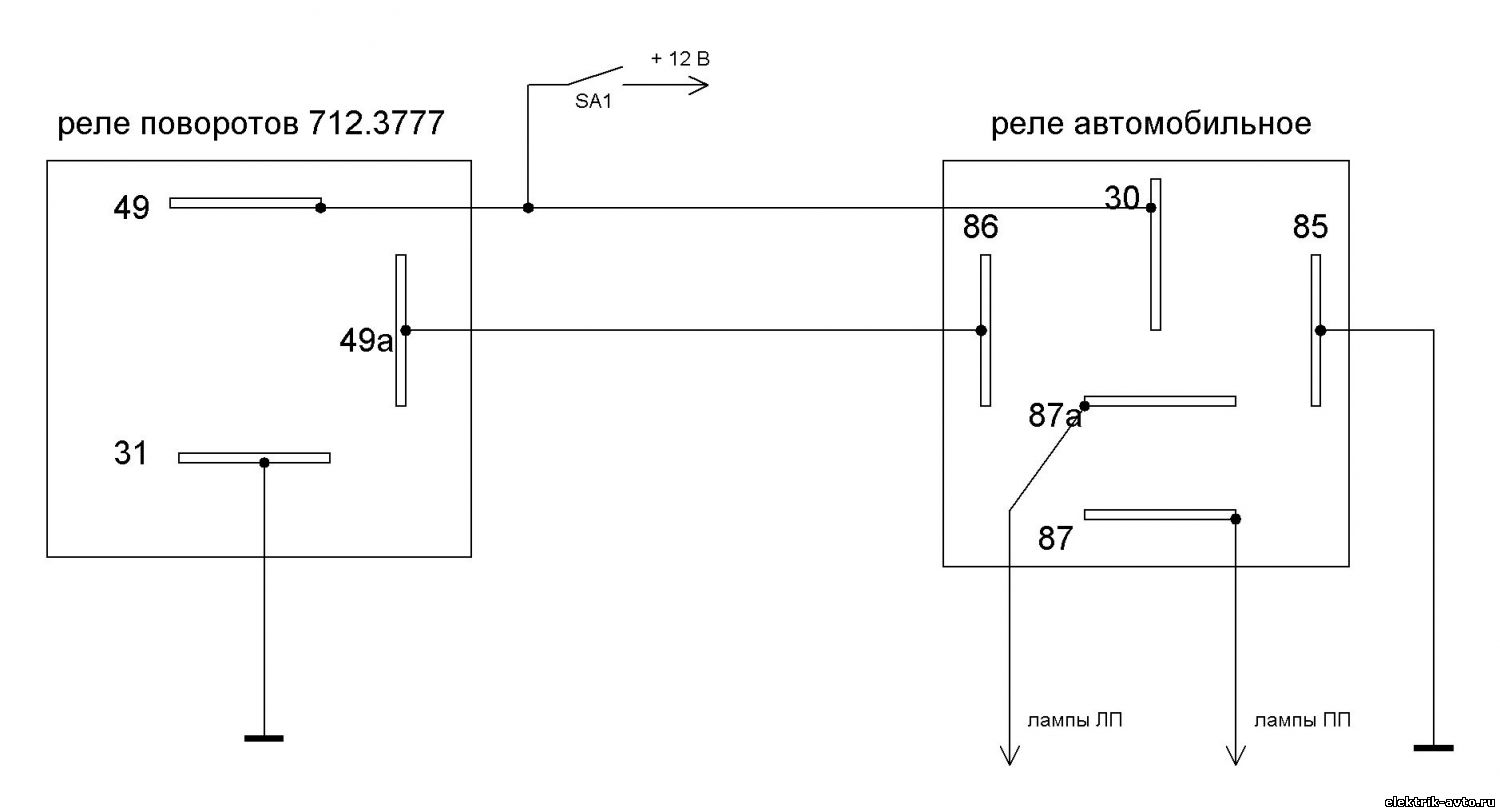

Попробуйте так:
Прикрепления: 3764310.jpg(61.8 Kb)


Сообщение отредактировал andru6 - Суббота, 06.01.2018, 19:42

ivecovovaДата: Суббота, 06.01.2018, 19:57 | Сообщение # 5
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Обязательно Попробую, спасибо.

АндреиДата: Суббота, 06.01.2018, 21:45 | Сообщение # 6
Гуру-практик.
Группа: Модераторы
Сообщений: 3068

Миним.выплата 100р.
Репутация: 58
Статус: Offline
Во,спасибо тезке,а то самому лень рисовать было,и репутацию можно было добавить.

Чем больше МАСТЕРОВ тем больше работы.
В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из объяснения клиенту)

andru6Дата: Воскресенье, 07.01.2018, 18:44 | Сообщение # 7
Полковник
Группа: Проверенные
Сообщений: 202

Миним.выплата 100р.
Репутация: 7
Статус: Offline

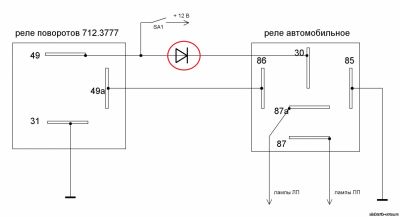

Внимание!! обязательно поставьте этот диод (обведен красным). иначе, при включении штатных поворотников, реле 712.3777 начнет от них срабатывать.
Прикрепления: 2833541.jpg(65.2 Kb)

ivecovovaДата: Воскресенье, 07.01.2018, 21:57 | Сообщение # 8
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Понял, спасибо,как соберу, отпишусь.

andru6Дата: Понедельник, 08.01.2018, 10:18 | Сообщение # 9
Полковник
Группа: Проверенные
Сообщений: 202

Миним.выплата 100р.
Репутация: 7
Статус: Offline

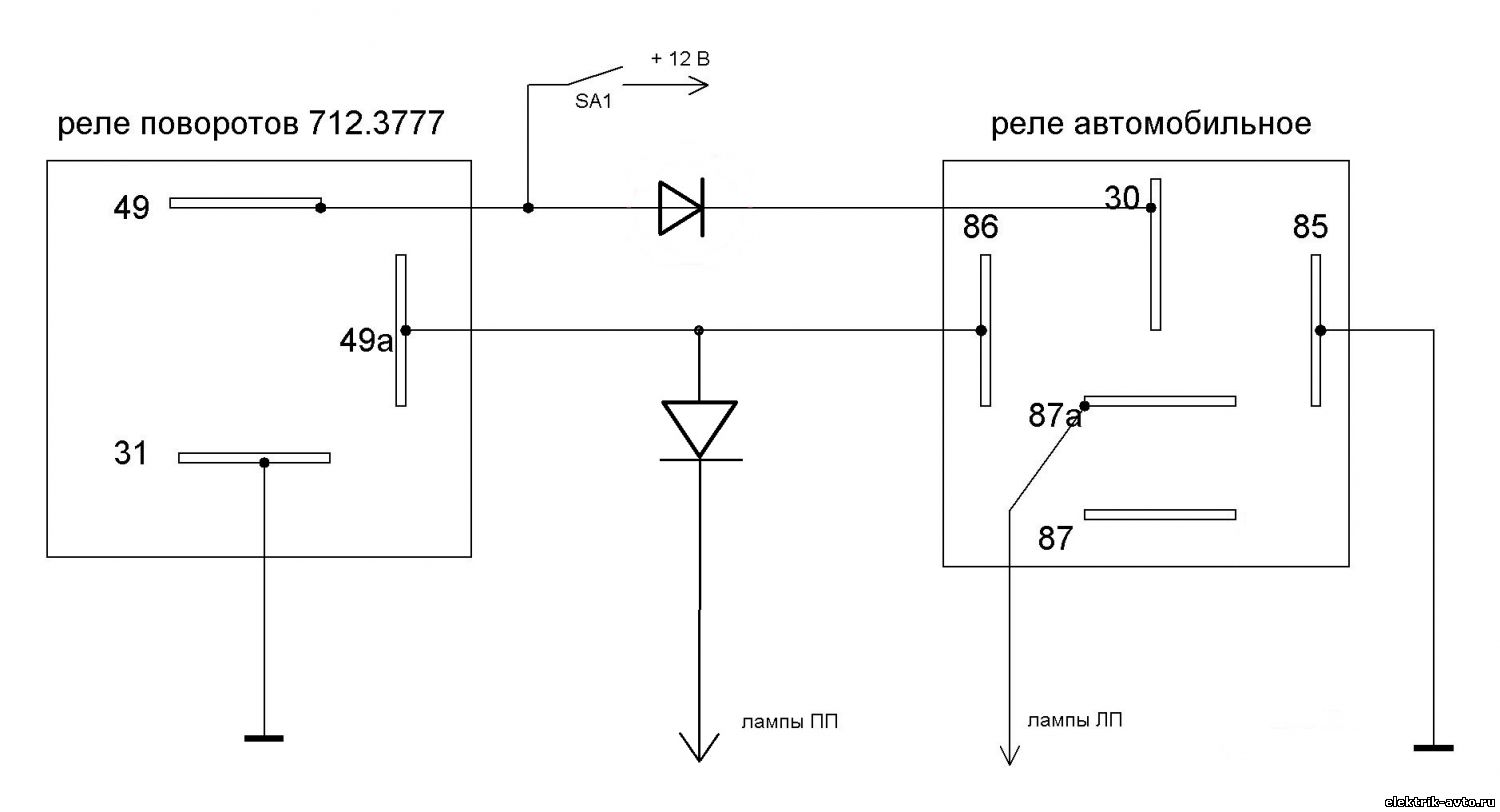

А ведь реле 712.3777 имеет встроенную схему проверки исправности ламп поворотов, и второе реле для него слишком малая нагрузка - будет часто мигать. В итоге, схема такая:
Прикрепления: 9808658.jpg(64.6 Kb)


Сообщение отредактировал andru6 - Понедельник, 08.01.2018, 10:20

ivecovovaДата: Пятница, 26.01.2018, 14:40 | Сообщение # 10
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Занялся внедрением ,но на машине стоит вот такое реле поворотов,к каким контактам подключать 712 реле?Спасибо.

Добавлено (26.01.2018, 14:40)
---------------------------------------------
Не могу вставить фото реле.
Iveco 9846 6516
54 207 011.


Сообщение отредактировал ivecovova - Пятница, 26.01.2018, 15:07

andru6Дата: Пятница, 26.01.2018, 15:47 | Сообщение # 11
Полковник
Группа: Проверенные
Сообщений: 202

Миним.выплата 100р.
Репутация: 7
Статус: Offline
Цитата ivecovova ()
Iveco 9846 6516
У вас бортовое 24 Вольта?
Реле реле 712.3777 рассчитано на 12 вольт.


Сообщение отредактировал andru6 - Пятница, 26.01.2018, 15:51

ivecovovaДата: Пятница, 26.01.2018, 17:09 | Сообщение # 12
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Бортовое 12 вольт,ивеко дейли.
Выходы с реле: 30b, 49a, 49
31, c2, c.

Добавлено (26.01.2018, 17:09)
---------------------------------------------


andru6Дата: Суббота, 27.01.2018, 19:25 | Сообщение # 13
Полковник
Группа: Проверенные
Сообщений: 202

Миним.выплата 100р.
Репутация: 7
Статус: Offline
Цитата ivecovova ()
Выходы с реле: 30b, 49a, 4931, c2, c.
Цитата ivecovova ()
Выходы с реле: 30b, 49a, 4931, c2, c.
тогда вот:
обозначение выводов

ivecovovaДата: Воскресенье, 28.01.2018, 13:41 | Сообщение # 14
Сержант
Группа: Пользователи
Сообщений: 28

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Собрал сегодня из двух релюшек,пробовал по первой и второй схеме.Не хочет работать,только реле трещат.Перепроверил пару раз.В качестве поворотов использовал контрольки.

andru6Дата: Воскресенье, 28.01.2018, 17:29 | Сообщение # 15
Полковник
Группа: Проверенные
Сообщений: 202

Миним.выплата 100р.
Репутация: 7
Статус: Offline
Цитата ivecovova ()
В качестве поворотов использовал контрольки.
Угу:


поворотники, это, как минимум: 21+21+5=47 ВТ.
Контролька не годится, подсоедините полноценную нагрузку.
Прикрепления: 6221696.jpg(18.9 Kb)
