тахометр фольс 2---3
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

хочу установить на славуту тах с фольса на нём 4 вывода минус я нашёл вход с катушки похоже также ещё есть два какое напржения питания этого таха и куда подключить
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

григорий7, следующий вывод от зажигания+12v, последний-подсветка прибора+12v при влючение габаритов.На клемах написано что-то?
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

на нём нет подсветки подсветка здесь стоит на всю панель отдельно а 4 выхода идут на плату таха
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

григорий7, тогда, панель с какой машины (фольса -этого мало, модель, год и фото по возможности).
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

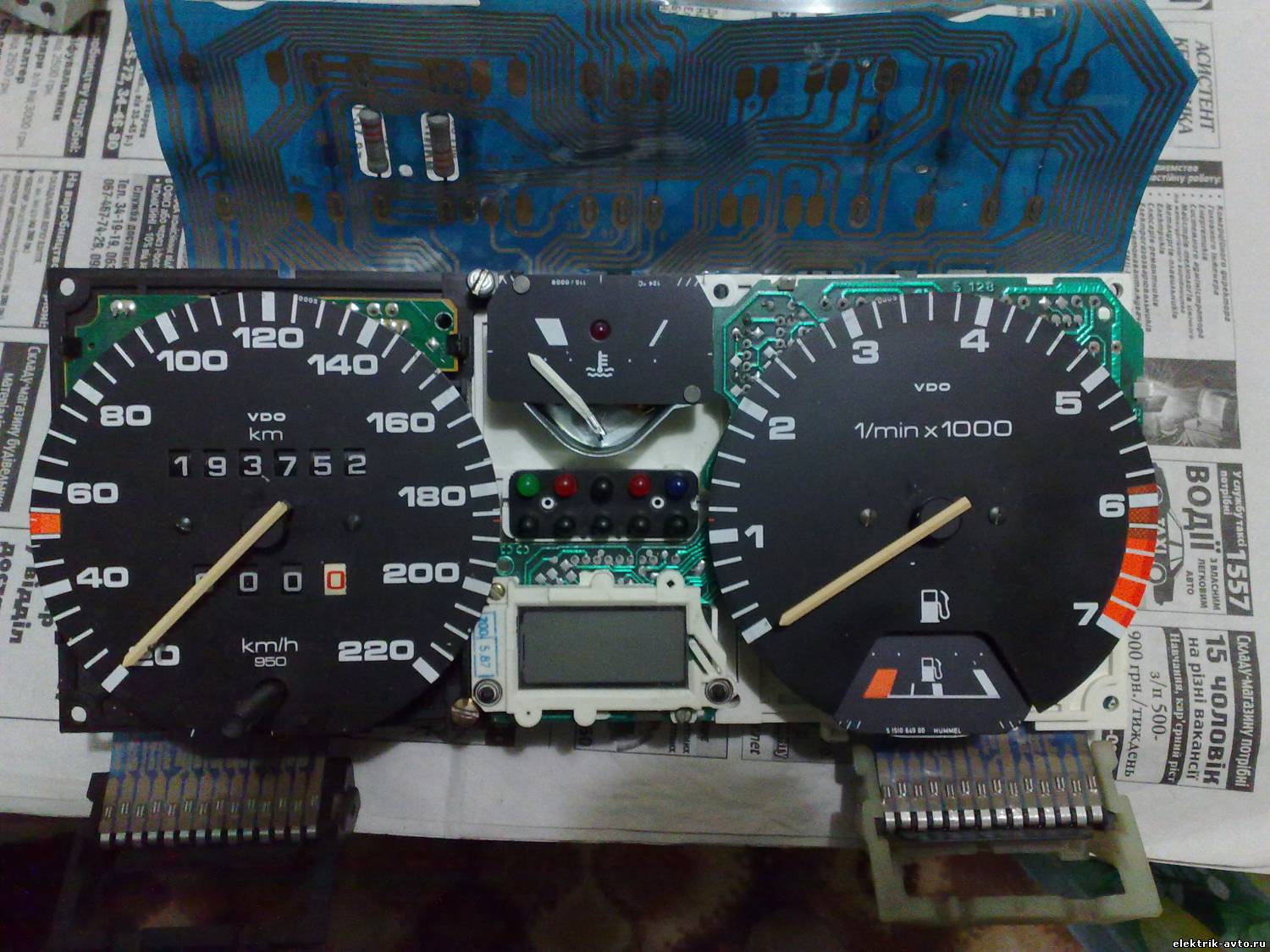

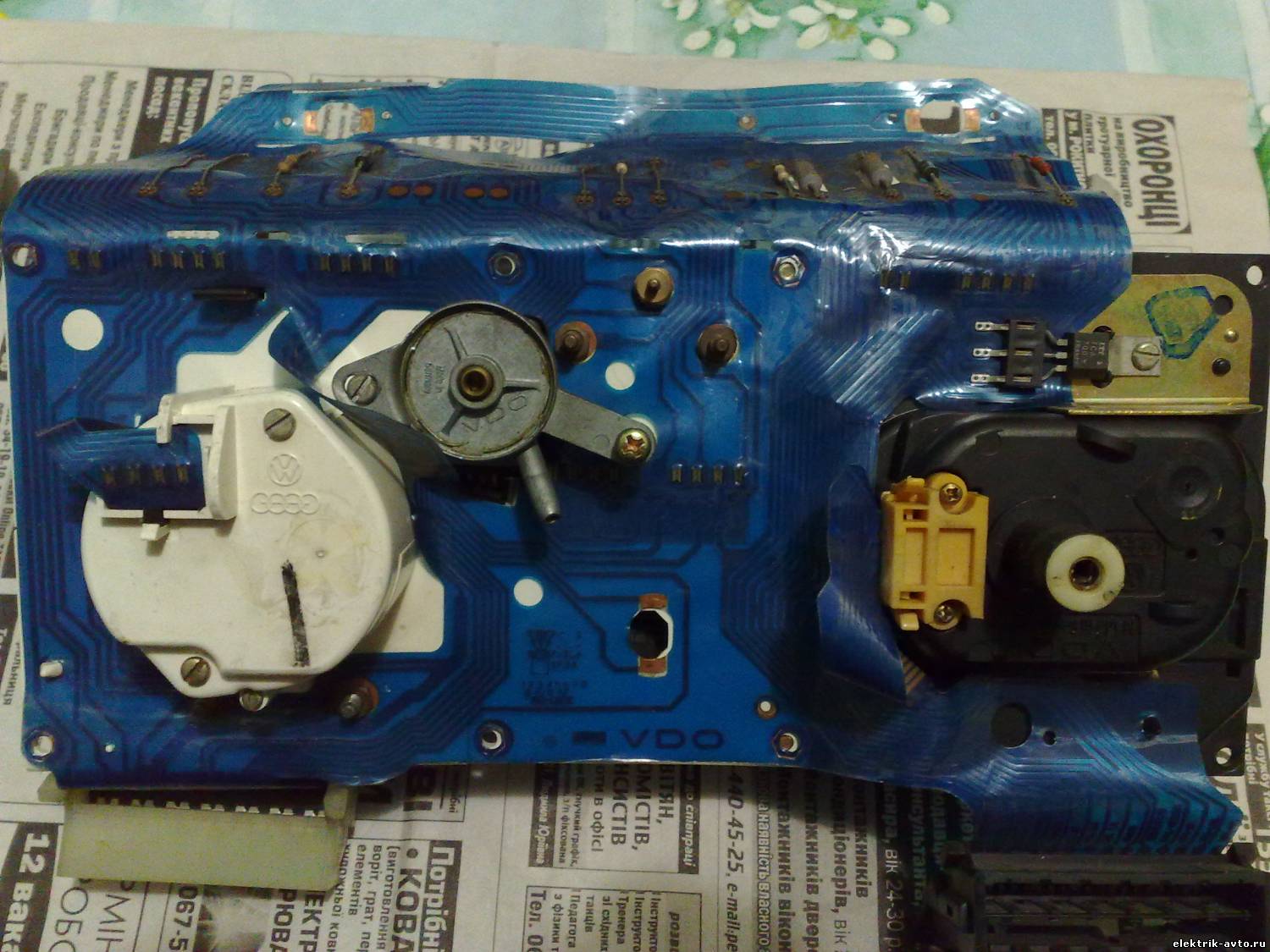

модель фольса кажется гольф
Прикрепления: 1421442.jpg (198.7 Kb) · 6901978.jpg (188.3 Kb)
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

монтажка такая видимо.
Прикрепления: 3928911.jpg (280.2 Kb)
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

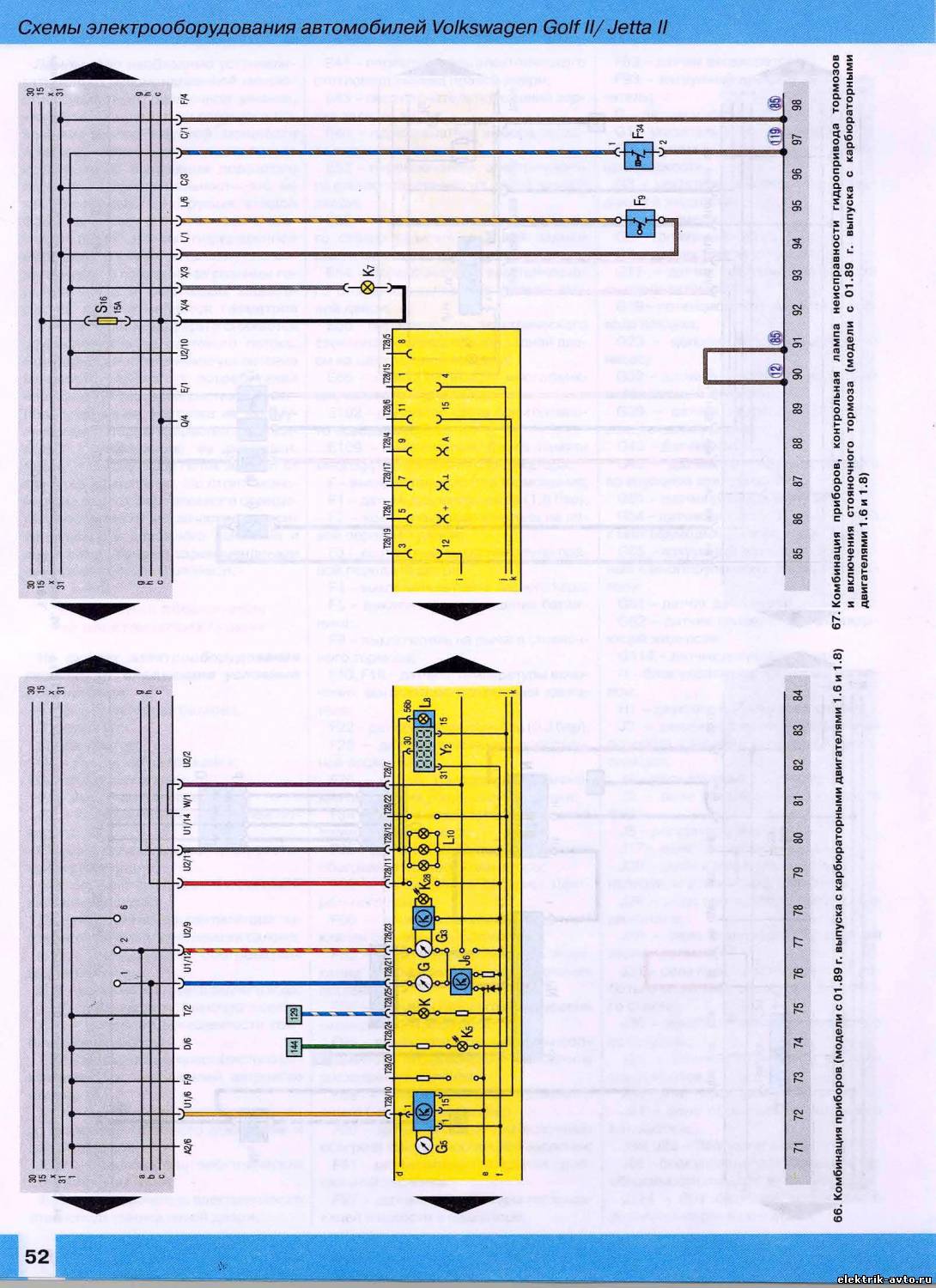

григорий7,G-5 тахометр
Прикрепления: 3288671.jpg (208.6 Kb)
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

Доброго времени суток. Монтажная плата не совсем похожа мне вчера сказали что это с ГОЛЬФ 2 я хочу попробовать поставить эту приборку на славуту или хотя бы сам ТАХ. я вообще то сам електромонтёр пром об.а авто знаю только слегка, распиновку этоё панели я нашёл но не знаю что она мне покажет на славуте особенно расходомер а так хотелось бы её туда впихнуть и ещё куда подключается вакуумная трубка расходометра.Здесь по распиновке похоже сигнал на тах взят с датчика холла но он идёт на плату самой панели хотя есть подключение и с катушки зажигания но на самой плате он свободен мне кажется что здесь ставили два вида тах.

Добавлено (12.03.2012, 09:14)
---------------------------------------------
Это распиновка которую я нашёл она сходится с моей приборкой Белый
1 Т7/7 кр/син BLINKER 49 AF Указатель поворотов
2 Т7b/7 ж/син индикатор необходимости переключения передачи
3 Т7/6 сер/син KL.58 подсветка
4 Т7b/6 ж/кр TEMP Датчик температуры ОЖ
5 Т7/5 ф/чер TANK Датчик уровня топлива
6 Т7b/5 кор MASSE земля
7 Т7/4 бел/син MFA - масса датчика температуры наружного воздуха
8 Т7b/4 ч/кр KL.1 сигнал с катушки на тахометр
9 Т7/3 бел/кр MFA - Кнопка Mode
10 Т7b/3 кр Питание часов (кл 30)
11 Т7/2 бел/кр MFA датчик температуры наружного воздуха
12 Т7b/2 зел/чер MFA датчик температуры масла
13 Т7/1 бел/син KL.56A Индикация дальнего света
14 Т7b/1 бел/зел расходомер и индикатор необходимости переключения передачи

Черный:
1 Т7c/7 чер KL.15 + от зажигания
2 Т7a/7 GURTANL доп индикатор
3 Т7c/6 LED-FREI доп индикатор
4 Т7a/6 LED-FREI доп индикатор
5 Т7c/5 HANDBREMS доп индикатор
6 Т7a/5 син KL.61 Зарядка
7 Т7c/4 син/чер OEL 0,3 BAR Датчик давления 0,3
8 Т7a/4 жел OEL 1.8 BAR Датчик давления 1,8
9 Т7c/3 CHOKE доп индикатор
10 Т7a/3 VORGL. CATOXS доп индикатор Накал свечей ДИЗЕЛЬ
11 Т7c/2 бел HALL-GEBER Датчик холла
12 Т7a/2 MFA - Переключение блоков памяти
13 Т7c/1 MFA - Reset

электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

григорий7, а на славуте контролёр ЭСУД стоит или другое, ты откуда подключать будешь сигнал на тахометр?
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

Насколько я знаю сигнал на тах идёт с катушки зажигания или датчика холла это в карбюраторных в дизелях - с генератора.На этой плате есть два входа с датчика холла и с катушки хотя последний на панели не подключен я понят что на этой приборке ставили два разных таха. Вообще я попробую сделать переходные колодки и просто без установки попробовать подключить
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

григорий7, у тебя на славуте какое зажигание? faint
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

На славуте електронное зажигание -датчик холла,блок коммутатор единтично 8 ой модели ВАЗ карбюратор даже карб СОЛЕКС
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

григорий7, получается подключать- Т7b/4 ч/кр KL.1 сигнал с катушки на тахометр
григорий7
Рядовой
Группа: Пользователи
Сообщений: 18
Репутация: 0
Статус: Оффлайн

Там так не получится этот вход на плате соединений возле таха не подключен (там 3 контакта свободны похоже они для другого типа таха на них даже не установлен разём) я только что подключил напряжение 12 вольт -зажигание на 1 -подходит--12v, 3 - +12v, 2-на резистор и микросхемму дальше резистор на минус и 4ый - резистор1 после резистор2 и диод после диода резистор3 и микросхемма резисторы 2и3 идут на -- 12v
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

григорий7, а схему разрисовать возможно? fool lumped faint
