Доводчик стекол Kia Sportage 2009
victor23Дата: Понедельник, 21.08.2017, 13:15 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Стояли два доводчика стекол AME (по одному на две двери)
замучал подгорать один контакт стекла водительской двери (контакты в разъеме в блок AME прижимаются только с одной стороны)
несколько раз приходилось снимать панель двери и зачищать-подгибать контакт, чтобы закрыть стекло sad
в остальном работали нормально (при закрытии сигналкой доводили по очереди стекла)

плюнул и купил доводчик на 4 стекла saturn au-94 c нормальными  контактами
установил его взамен двух AME, но не работает, при постановке сигналкой на охрану доводчик щелкает, но стекла не закрывает

что видимо подключил некорректно...

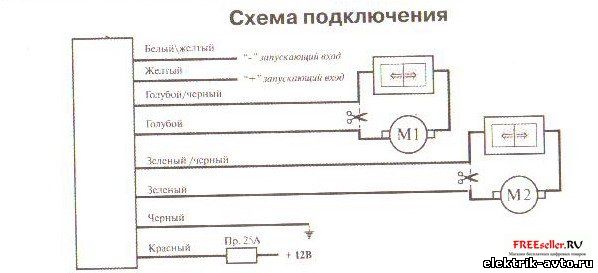

подключал взамен AME, вот его схема:


управлялись AME через бело-желтые провода (- запускающий), желтые (+ запускающий) висели в воздухе

подключил saturn по схеме:


так:
- красный и черный (питание) припаял туда, где питались AME
- белый (отрицательный вход управления) подпаял взамен управляющих бело-желтых проводов AME
- провода в разрыв цепей моторов также припаял взамен проводов от AME
остались висеть в воздухе:
- оранжевый (положительный вход управления)
- желтый (+12В  АСС зажигание)
- белый\черный (Выход состояния "-" 200ма для отключения датчиков сигналки)

разъем выбора отрицательной/положительной полярности управления мотором включал и так (к черному разъему) и так ( к красному разъему)

при постановке на охрану сигналкой доводчик щелкает, но окна не закрывает,
предохранители не горят, кнопками управления стекла закрывает - открывает

Что не правильно сделал???
Прикрепления: 6713225.jpg(26Kb) · 3375397.jpg(69Kb)


Сообщение отредактировал victor23 - Понедельник, 21.08.2017, 22:02

АндреиДата: Понедельник, 21.08.2017, 19:02 | Сообщение # 2
Гуру-практик.
Группа: Модераторы
Сообщений: 2740

Миним.выплата 100р.
Репутация: 53
Статус: Offline
А кнопки там силовые или стоит в стеклоподьемниках силовые блоки с реле?

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

victor23Дата: Понедельник, 21.08.2017, 19:47 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
провода толстые от кнопок - похоже силовые

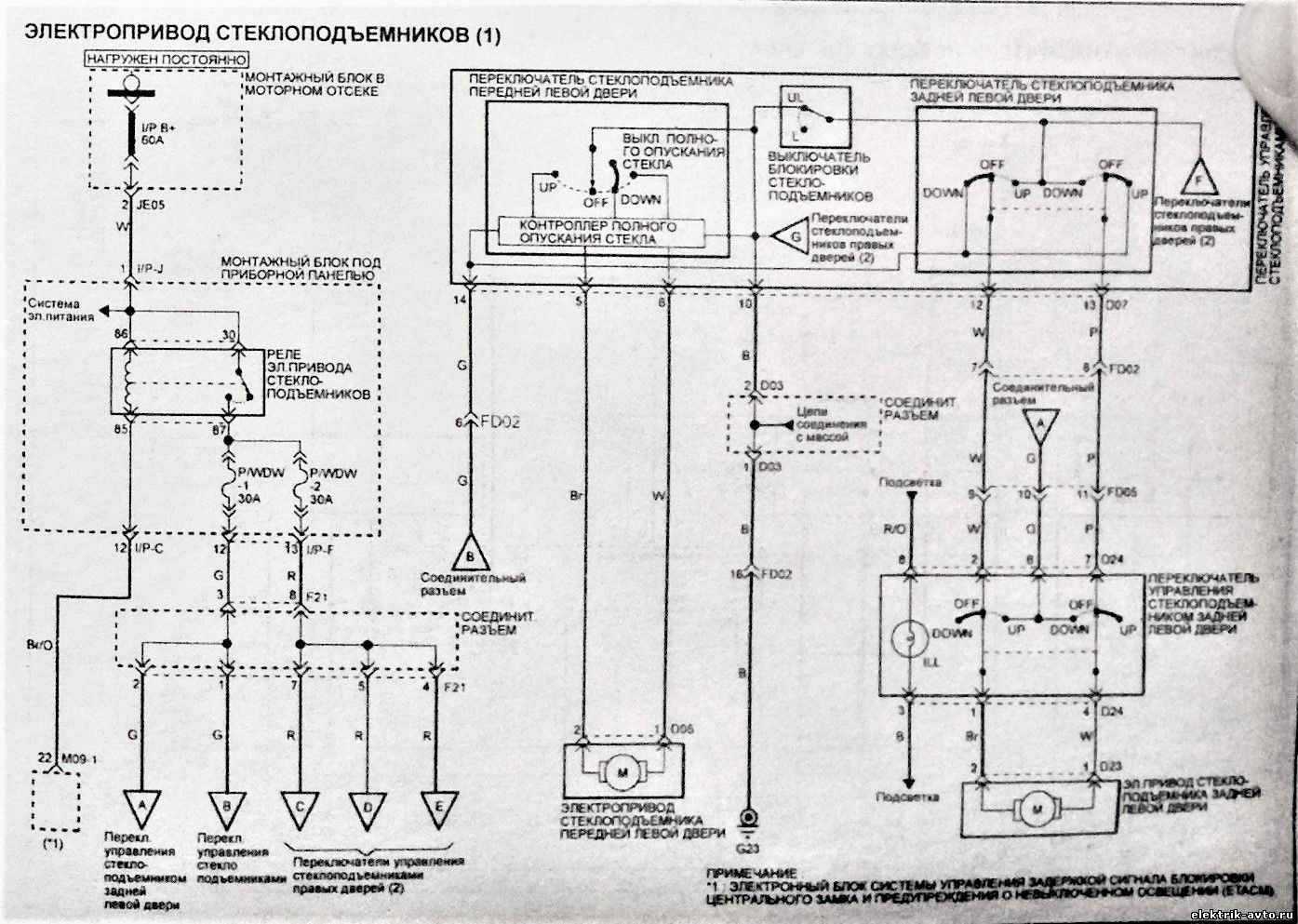

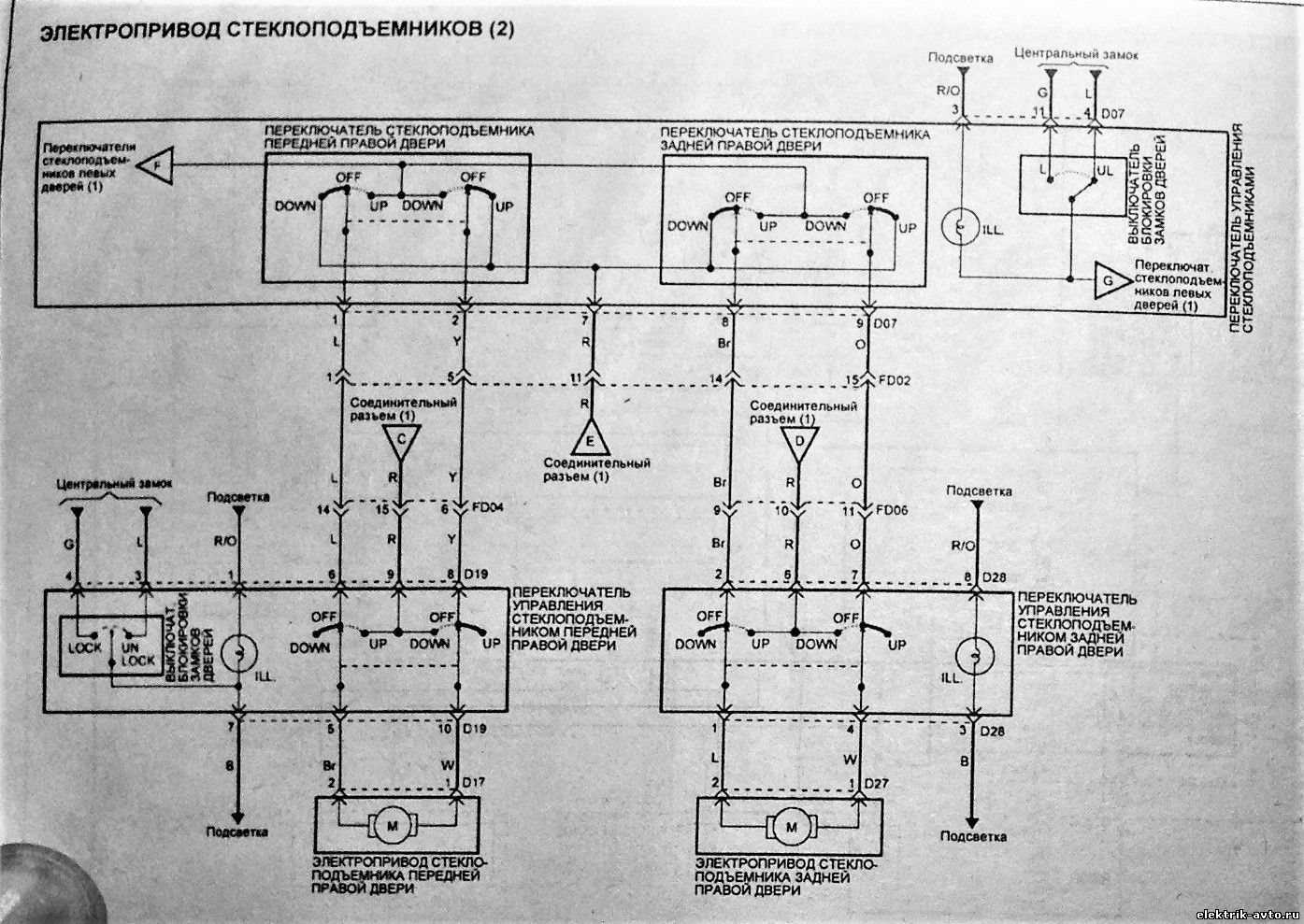

вот схема
Прикрепления: 5200139.jpg(299Kb) · 2605485.jpg(327Kb)

АндреиДата: Понедельник, 21.08.2017, 20:17 | Сообщение # 4
Гуру-практик.
Группа: Модераторы
Сообщений: 2740

Миним.выплата 100р.
Репутация: 53
Статус: Offline
Силовые,отдельных блоков в дверях нет,почему не работает если цепь есть(стеклоп. штатно то работают),постоянное питание точно подключили,массу доводчиков откуда взяли? Проверьте питание доводчиков нагрузочной лампой

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

aleksjudДата: Понедельник, 21.08.2017, 20:28 | Сообщение # 5
Самый полезный участник форума2016.
Группа: Друзья
Сообщений: 1943

Миним.выплата 100р.
Репутация: 37
Статус: Offline
красные оба приматал к акб ? и белый провод неподписан на схеме . он точно управление по минусу ?

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

victor23Дата: Понедельник, 21.08.2017, 21:58 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Андреи ()
постоянное питание точно подключили,массу доводчиков откуда взяли?
c питания предыдущих доводчиков:массу с черного толстого с него шло на предпоследний снизу на схеме старых доводчиков AME
+12 с толстого двух цветного (не помню) с которого шло на красные провода  с предохранителями старых доводчиков AME (нижний на его схеме)

Цитата aleksjud
Цитата
красные оба приматал к акб ? и белый провод неподписан на схеме . он точно управление по минусу ?


красный припаял, который с предохранителем,
второй красный втыкал в разъем выбора полярности управления мотором (или втыкал черный)

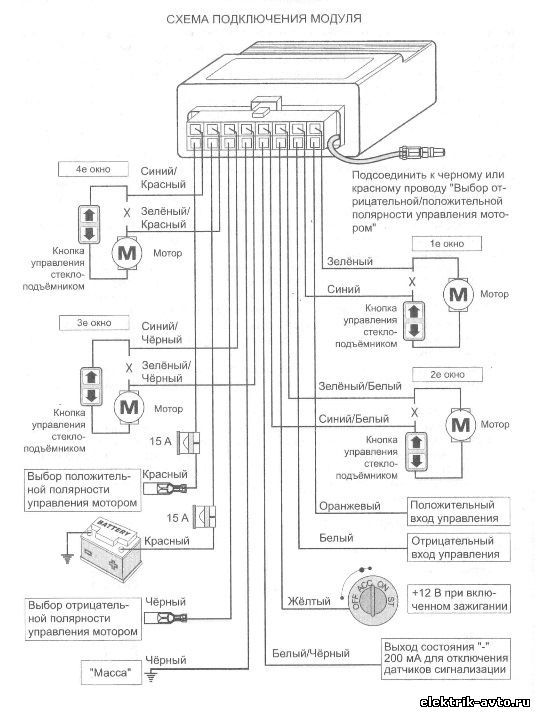

вот схема без пропусков


ЗЫ
- смущают оставшиеся висеть провода
- что за выбор полярности управления мотором (он же крутит от полярности в одну или другую сторону)?
- пытался тестером на 20в увидеть управляющий импульс - стрелка не качнулась, хотя в новом доводчике щелчки слышны как раз после нажатия на охрану с сигналки
Прикрепления: 3403491.jpg(69Kb)


Сообщение отредактировал victor23 - Понедельник, 21.08.2017, 22:08

АндреиДата: Вторник, 22.08.2017, 07:26 | Сообщение # 7
Гуру-практик.
Группа: Модераторы
Сообщений: 2740

Миним.выплата 100р.
Репутация: 53
Статус: Offline
Замеряйте питания контролькой,а наличие основного питания нагрузочной лампой,если доводчики щелкают значит что-то есть,но что,мультиком не вызвонишь.
Цитата victor23 ()
- что за выбор полярности управления мотором (он же крутит от полярности в одну или другую сторону)?
например если вешать сигнальный провод на цепь активатора двери можно воспользоваться и плюсовым(оранжевый провод),если с сигнализаци то минусовой(белый сигнальный провод),активировать можно контролькой,мультиком не активируешь,большое сопротивление.
Проверьте силовое питание нагрузочной лампой,активируйте сигнальные провода контролькой и смотрите как отрабатывают реле,подключение простое как пятак,если не работает либо брак в доводчиках,либо отсутствие питания.
Надеюсь выбор полярности вы подключили?
Короче опишите какие провода и в какие цепи вы подключили,вангованием заниматься не хочеться.


В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

victor23Дата: Вторник, 22.08.2017, 10:27 | Сообщение # 8
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Андреи ()
Надеюсь выбор полярности вы подключили?
подключил к "черному выбору",
пробовал и наоборот к "красному выбору  с предохранителем"
одинаково не работает
Цитата Андреи ()
Короче опишите какие провода и в какие цепи вы подключили
припаял к новому Saturn и отпаял от старых доводчиков AME:
- черный (масса) нового доводчика Saturn  = к черному толстому, к которому был припаяны черные провода от обоих AME
- черный разъем (выбор отрицательной полярности управления мотором) = соединил с разъемом выбора полярности (который выведен из корпуса Saturn)
- красный (питание с предохранителем) =  к черно-фиолетовому толстому, к которому были припаяны красные провода с предохранителями от обоих AME
- син/черный и зел/черный (кнопки-мотор третьего окна) = к разрыву белого провода, куда были припаяны зеленый и зел/черный провода от одного из AME
- син/красный и зел/красный (кнопки-мотор четверного окна) = к разрыву голубого провода, куда были припаяны голуб/черный и голубой одного из AME
- зеленый и синий (кнопки -мотор первого окна) = к черному и фиолетовому, куда были припаяны голуб/черный и голубой другого AME
- зел/белый и син/белый (кнопки-мотор второго окна) = к разрыву коричневого провода, куда были припаяны зел/черный и зеленый другого AME
- оранжевый = остался висеть
- белый = к бело-красному тонкому проводу, к которому были припаяны бело-желтые провода обоих AME
- желтый = остался висеть
- белый/черный = остался висеть

aleksjudДата: Вторник, 22.08.2017, 19:20 | Сообщение # 9
Самый полезный участник форума2016.
Группа: Друзья
Сообщений: 1943

Миним.выплата 100р.
Репутация: 37
Статус: Offline
есть еще какое неть описание кроме инструкции?

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

victor23Дата: Вторник, 22.08.2017, 20:09 | Сообщение # 10
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
описание нового блока Saturn?
нету...

АндреиДата: Вторник, 22.08.2017, 21:12 | Сообщение # 11
Гуру-практик.
Группа: Модераторы
Сообщений: 2740

Миним.выплата 100р.
Репутация: 53
Статус: Offline
Повторюсь галогенную лампу на постоянное питание,она загорится?????,второе все у вас  подключено но не работает а реле щелкают,значит силового питания нет,Куда подключены три фишки выбора полярности? ,чего то мне про них вспомнилось,либо один провод соединяешь с блоком второй с +сом,второй с блоком либо другой с -сом,не помню.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

aleksjudДата: Вторник, 22.08.2017, 22:27 | Сообщение # 12
Самый полезный участник форума2016.
Группа: Друзья
Сообщений: 1943

Миним.выплата 100р.
Репутация: 37
Статус: Offline
провода которые идут в разрез неперепутал полярности. все верно подключил. красный провод выбор полярности подключи к кусочку провода который торчит отдельно. и пробуй запускай. если в блоке релюшки поочереди 4 раза щелкнут. а мож и один. то меняй полярность на всех четырех моторах. удачи.

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

Сообщение отредактировал aleksjud - Вторник, 22.08.2017, 22:41

victor23Дата: Суббота, 26.08.2017, 22:18 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Андреи ()
Повторюсь галогенную лампу на постоянное питание,она загорится?????
лампа горит
Цитата Андреи ()
Куда подключены три фишки выбора полярности?
как выяснил правильно подключать к красному проводу выбора полярности  (красный провод с разъемом к красному проводу с предохранителем и разъемом, а черный провод с разъемом остался висеть)
Цитата aleksjud ()
провода которые идут в разрез неперепутал полярности
перепутал полярность на одном разрыве (там блин удлиняющие провода еще были другого цвета - это и проворонил)

выкинул удлиняющие и перепаял, выбор полярности соединил с красным - и все стало работать wink

всем спасибо за подсказки!


Сообщение отредактировал victor23 - Воскресенье, 27.08.2017, 08:20

aleksjudДата: Суббота, 26.08.2017, 22:23 | Сообщение # 14
Самый полезный участник форума2016.
Группа: Друзья
Сообщений: 1943

Миним.выплата 100р.
Репутация: 37
Статус: Offline
ну вот видиш. рад за вас что все получилось. удачи

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.
