Форум Автоэлектриков » ЭЛЕКТРИКА-авто » СТАРТЕРЫ И ГЕНЕРАТОРЫ » Bosch 2170-3701010-13
Bosch 2170-3701010-13
STДата: Суббота, 14.05.2016, 16:48 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Дело такое. Сдох РР на генераторе Гранты 2190, напряжение плавало в произвольном режиме. В конечном счете иногда стала загораться лампочка зарядки. Штатный РР от этого Боша стоит около пяти килорублей. Что даже дороже нового КАТЭКовского генератора.

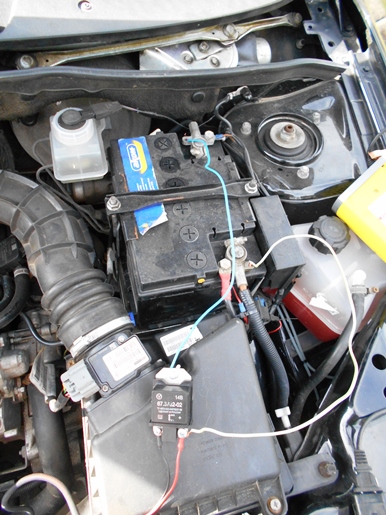

В общем было принято решение купить 3х уровневый РР Энэргомаш 67.3702-02. Установочный комплект со щетками.

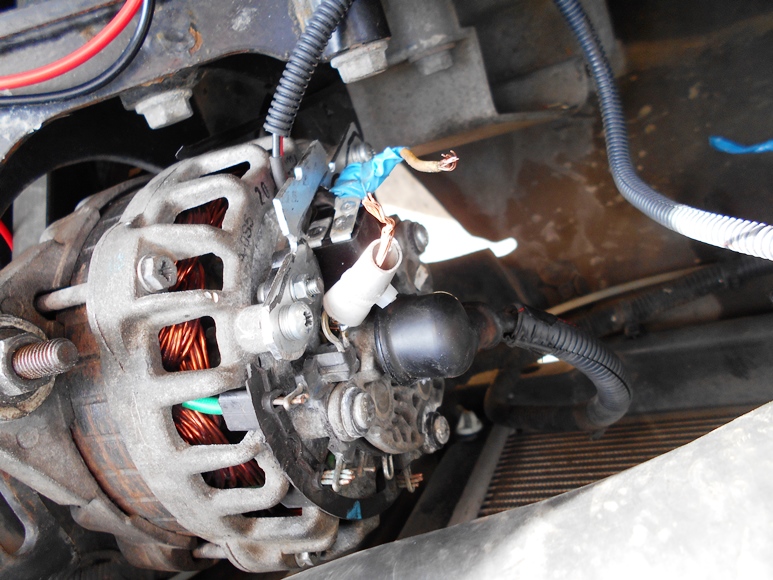

Щеточный узел мне удалось смонтировать вместо штатной "таблетки". К язычку дополнительного вывода диодного моста и язычку щеточного узла я припаял два провода, для дальнейшего удобства соединения.

Теперь собственно проблема. Генератор начинает выдавать мощность только при подаче напряжения на красный провод + РР. Все бы ничего, но после глушения машины ток на возбуждение продолжает течь и разряжать аккум. Кроме того ума не приложу, куда теперь подсоединить два провода с лампы зарядки.

Как теперь это хозяйство соединить для правильной работы?

Добавлено (14.05.2016, 16:48)
---------------------------------------------
Я так понимаю управление возбуждением генератора осуществляет ЭСУД. Вот только каким способом в регуляторе напряжения осуществляется коммутация этого сигнала?

Прикрепления: 4806091.jpg(289Kb) · 5731727.jpg(209Kb)


Сантехник, я.

АндреиДата: Суббота, 14.05.2016, 18:53 | Сообщение # 2
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
Вы не правильно подсоединили,плюс вы взяли с АКБ а надо от зажигания,(ну вы даёте,хоть бы даже временно когда брали плюс с АКБ колодку с предохранителем поставили,пожарники),второе если хотите чтобы лампа работала на приборке это надо либо переделывать приборку,либо лепить отдельную схему.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

Сообщение отредактировал Андреи - Суббота, 14.05.2016, 19:06

STДата: Суббота, 14.05.2016, 19:02 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Да в принципе можно. Если по минимуму то плюс и от ДХО через реле взять smile , но хочется разобраться в штатной работе так как кнопка зарядки на комбинации приборов тоже идет от мозгов и по старинке не подключить. Как переделать существующую схему? Просто не много не понятно как ЭСУД управляет коммутацией регулятора и зачем там два провода, обычное реле вывод с ЭСУД не "щелкает" это ставит пока меня в тупик.

Сантехник, я.

АндреиДата: Суббота, 14.05.2016, 19:21 | Сообщение # 4
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
Фото Р.Р. старого можно выложить?(мне проще с фото,возможно я с таким генератором встречался на иномарках) Подождите,подтянутся форумчане специализирующиеся на генераторах подскажут,у меня другой профиль работы,я бы переделывал приборку,исключив регулировку от "мозгов" но возможно есть способ проще...

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

kolobok161rusДата: Воскресенье, 15.05.2016, 11:58 | Сообщение # 5
Генерал-майор
Группа: Проверенные
Сообщений: 422

Миним.выплата 100р.
Репутация: 16
Статус: Offline

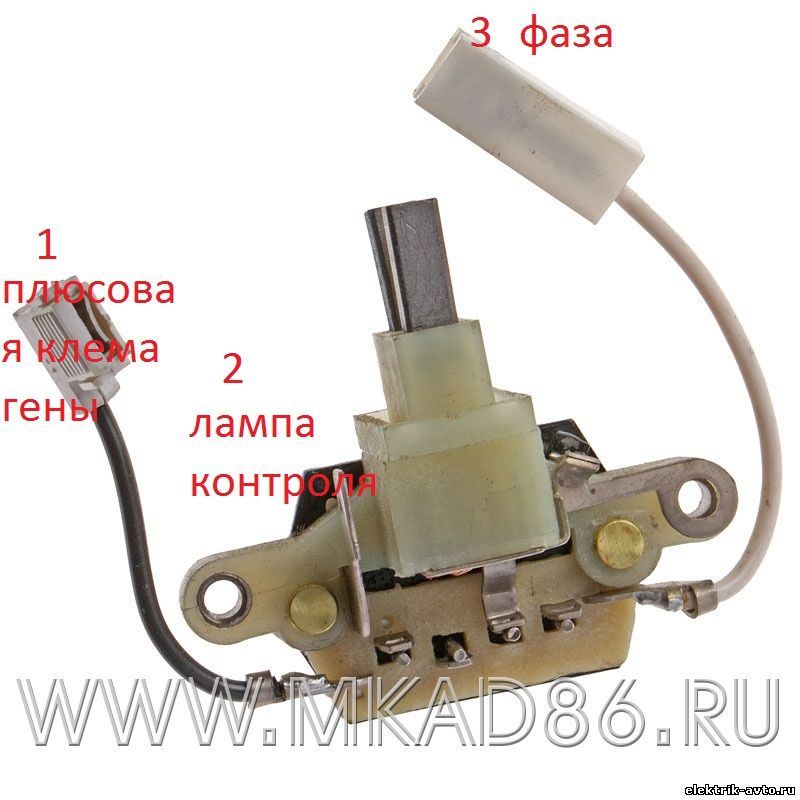

Купи регулятор напряжения шеви нивы , с подключением помогу. 3-х уровневый тебе не подойдет ,так как у тебя нет дополнительных 3-х слаботочных диодов для питания реле регулятора.



Вывод под номером 2 соединить с проводом идущим от лампы конроля в твоем случае это коричневый с белой полоской.

Добавлено (15.05.2016, 11:58)
---------------------------------------------
Провода какого цвета подходят к генератору?

Прикрепления: 7713303.jpg(117Kb) · 1756185.jpg(235Kb)

АндреиДата: Воскресенье, 15.05.2016, 14:10 | Сообщение # 6
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
Ну вот Евгений когда после маёвки вернетесь вам пригодится.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

STДата: Понедельник, 16.05.2016, 07:43 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 6

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата
соединить с проводом идущим от лампы конроля
Так дело в том, что от лампы контроля у меня ничего не идет. Управление генератором как и кнопкой выполняет ЭСУД, в машине уже CAN шина.  И основная проблема это понять как ЭСУД управляет регулятором, по какому принципу. Это уже относится скорее к электронике. Тогда я смогу взять питание непосредственно с вывода генератора, как и сделано на штатном регуляторе.

Цитата Андреи ()
Фото Р.Р. старого можно выложить?

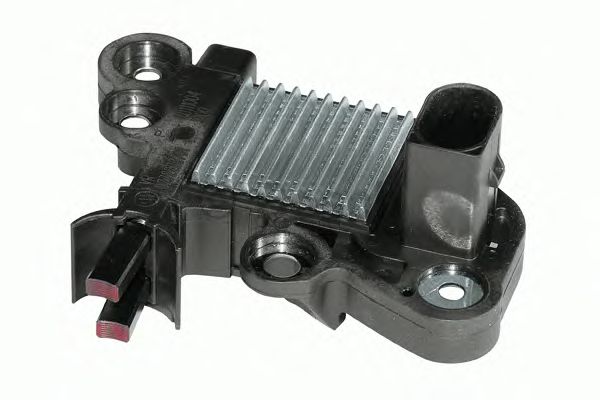

Регулятор Bosh 0272220701
Прикрепления: 4320224.jpg(29Kb)


Сантехник, я.

АндреиДата: Понедельник, 16.05.2016, 08:36 | Сообщение # 8
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
ЭСУД или как по привычке работы с иномарками я называю ЭБУ,замеряет напряжение и соответственно дает команду,я сомневаюсь что управление индикатором на приборке идет по шине(где вы это прочитали?),хотя если взяли опыт французов,но я сомневаюсь сильно,если так бы было на приборку шло бы только питание и собственно шина,а так чего-то дофига проводов по схеме.
Сам индикатор(с данной машиной не встречался,а с таким генератором встречался)управляется с ЭБУ потенциалом,по принципу работы индикации ABS или Airbag,надо вызванивать,брать светодиодную(!) контрольку и вперед,
При  подаче(через отвертку индикатор-"контрольку") на один из этих двух проводов
которые идут к генератору +са или -са что ничего с индикатором зарядки не происходит?
Кстати на приборке стоит не лампа а светодиод??.Готового рецепта у меня нет,обычно делаю и забываю так что звонить,звонить и еще раз прозванивать,так что ждите.


В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

aleksjudДата: Вторник, 17.05.2016, 21:36 | Сообщение # 9
Самый полезный участник форума.
Группа: Друзья
Сообщений: 1531

Миним.выплата 100р.
Репутация: 27
Статус: Offline
классная темка. сам всю голову сломал  smile знаю что да с приборки нет выхода на возбуждение там как описано выше кан шина.  через пару дней наверное закажу приборную панель. буду изучать

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

АндреиДата: Вторник, 17.05.2016, 21:59 | Сообщение # 10
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
aleksjud, я бы попробовал впаятся в приборку,например с самого светодиода вывести провод и дальше уже по ситуации(отсоеденить цепь от ЭБУ),будет зависеть от возможности возникновения чека на панели,С ЭБУ приходит -ус,повторяю я не думаю что связь по зарядке с эбу на приборку идет по кану,хотя есть вариант что сама схема управления зарядкой встроенна именно в приборку(и такое есть),но по любому ковырять приборку,была бы у меня такая проблема с машиной я бы то-же подумал над темой.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

kolobok161rusДата: Среда, 18.05.2016, 08:58 | Сообщение # 11
Генерал-майор
Группа: Проверенные
Сообщений: 422

Миним.выплата 100р.
Репутация: 16
Статус: Offline
Такая же фигня с шим контроллером встроенным в фокусах встречал, обмотка  якорь и мост были рабочие а зарядка все равно светилась на панели. И выхода на прямую на лампу от гены тоже не было . Пришлось регулятор за 6кило рублей брать. В вашем ше случае либо колхозить отдельную лампу, либо же колхозить от родной лампы приборки(но это возможно только при использовании шевинивовского регулятора как я писал выше) либо же купить бошевский регулятор. Решение за хозяином. lol

aleksjudДата: Среда, 18.05.2016, 21:17 | Сообщение # 12
Самый полезный участник форума.
Группа: Друзья
Сообщений: 1531

Миним.выплата 100р.
Репутация: 27
Статус: Offline
я вполне согласен что можно попробовать от самой лампы в приборке. но я пока не сталкивался с ихними приборками. так не могу пока ничего посоветовать. но самому уже очень интиресно как там что аж скулы сводит  smile

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

АндреиДата: Среда, 18.05.2016, 21:32 | Сообщение # 13
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
Алексей купи "Гранту",сними Р.Р. отправь Евгению,и ОПА получаешь такую же проблему,и не будет тебе скулы сводить  smile smile biggrin

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

aleksjudДата: Четверг, 19.05.2016, 20:33 | Сообщение # 14
Самый полезный участник форума.
Группа: Друзья
Сообщений: 1531

Миним.выплата 100р.
Репутация: 27
Статус: Offline
неа  smile такое ведро мне нафик не надо.. а вот приборку скорее всего приобрету

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

АндреиДата: Воскресенье, 22.05.2016, 17:58 | Сообщение # 15
Генерал-полковник
Группа: Модераторы
Сообщений: 1787

Миним.выплата 100р.
Репутация: 34
Статус: Online
Ага,и гвоздями 200-ками приборку к стене прибить,не известно как конструктор в системе авто работать будет? И не будет ли постоянно чек загораться с жалобами о зарядке все надо на авто делать,возможно есть более безболезненный вариант.Интересно как ST  проблему решил,или так и катается с Р.Р.примотанным к АКБ?

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)
