Заводские цвета и расположение проводов автомобиля

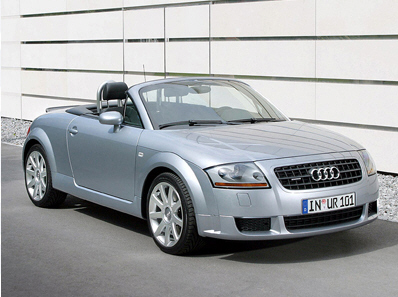

Audi TT (Roadster/Coupe) 2004 года выпуска
Цепь | Цвет | Полярность | Расположение |
Стартер: | красный/черный | Положительная | |
Зажигание #1: | черный | Положительная | Жгут замка зажигания |
Зажигание #2: | Нет данных | Жгут замка зажигания | |
Зажигание #3: | Нет данных | Жгут замка зажигания | |
Дополнительные устройства: | черный/красный | Положительная | Жгут замка зажигания |
Стоп-сигнал: | красный/черный | Положительная | Педаль тормоза |
Тахометр: | зеленый/коричневый (AC) | Блок под капотом | |
Парковочные огни: | серый/коричневый (левые) серый/фиолетовый (правые) | Переключатель фар | |
Фары: | Нет данных | ||
Дизельные свечи накаливания: | Нет данных | ||
Обходной провод сцепления: | Нет данных | ||
12 вольт постоянного тока: | красный | Положительная | Жгут замка зажигания |
Выключение штатной сигнализации: | Выкалючается через ЦЗ | ||
Клаксон: | черный/желтый | Положительная | Реле в боковине со стороны водителя |
Запирание центрального замка: | фиолетовый/серый | Отрицательная | В панели с водительской стороны |
Отпирание центрального замка: | красный/серый | Отрицательная | В панели с водительской стороны |
Привод багажника: | фиолетовый/зеленый | В панели с водительской стороны | |
Концевики дверей | коричневый/белый | Отрицательная | В панели с водительской стороны |
