Заводские цвета и расположение проводов автомобиля

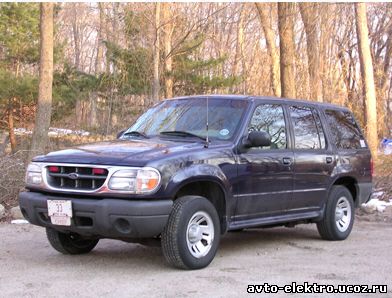

Ford Explorer 1997 - 2001 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный/светлосиний
Зажигание #1:светло зеленый/фиолетовый Жгут замка зажигания **
Зажигание #2:серый/желтый Жгут замка зажигания (HEAT/AC)
Зажигание #3:серый/желтый Жгут замка зажигания (BLOWER & AIRBAG)
Дополнительные устройства:черный/светло зеленый Жгут замка зажигания
Стоп-сигнал:светлозеленыйПоложительнаяПедаль тормоза
Тахометр:бурый/желтый Модуль комутатора. *
Парковочные огни:белый/черныйПоложительнаяВ переключателе фар
Фары:красный/желтыйПоложительнаяВ переключателе фар
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:желтый (2)

Жгут замка зажигания

Выключение штатной сигнализации:зеленый/фиолетовыйОтрицательная

Водительская панель

Клаксон:черныйОтрицательная

Рулевая колонка

Запирание центрального замка:розовый/желтый

Водительская панель

Отпирание центрального замка:розовый/светло зеленый

Водительская панель

Привод багажника:Нет данных
Концевики дверейчерный/светло синий

Положительная

Плафон ***

* - Модуль коммутатора расположен в заднем углу отсека двигателя со стороны пассажира.
** -Модели 1998 года могут быть оборудованы противоугонной системой PATS.
*** - черный/светло синий (+) провод также можно найти в переключателе освещения салона.
