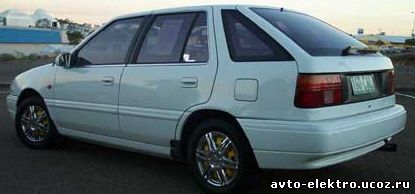

Заводские цвета и расположение проводов автомобиля
Hyundai Excel GS 1994 года.



ЦепьЦветПолярностьРасположение
12 В постоянноекрасныйположительнаяжгут проводов замка зажигания
12 В отключаемоечерный\желтыйположительнаяжгут проводов замка зажигания
стартерчерный\белыйположительнаяжгут проводов замка зажигания
внутрисалонное освещениекрасный\белыйотрицательнаяпедальный отсек
габаритные огнизеленый\черныйположительнаяв левой части рулевой колонки
концевик дверичерный\красныйотрицательная14-ти штырьковый разьем в правой части рулевой колонки
концевик багажникакоричневый\красныйотрицательная14-ти штырьковый разьем в правой части рулевой колонки
