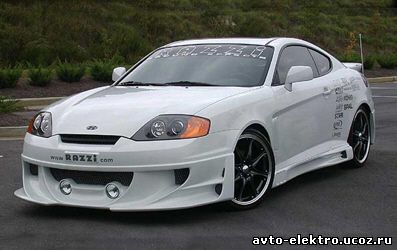

Hyundai Tiburon 2003

Заводские цвета и расположение проводов автомобиля
Hyundai Tiburon 2003 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:белый(+)
Зажигание #1:красный(+)Жгут замка зажигания*
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:розовый

(+)

Жгут замка зажигания
Стоп-сигнал:белый

(+)

Педаль тормоза
Тахометр:белый (AC) Панель пассажира
Парковочные огни:розовый/черный & зеленый/оранжевый

(+)

22 контакт разъема модуля ЦЗ**
Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:красный(+)

Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:зеленый/черный(-)

Рулевая колонка

Запирание центрального замка:желтый(+)

22 контакт разъема модуля ЦЗ***

Отпирание центрального замка:синий(+)

22 контакт разъема модуля ЦЗ***

Привод багажника:синий(+)

Водительская панель

Концевики дверей:
* - Автомобиль укомплектован штатным иммобилайзером с транспордерным ключом.
** - Модуль ЦЗ находится в блоке реле и предохранителей.
*** - Работу проводов следует проверять. Желтый проверяется нажатием кнопки двери водителя, синий - двери пассажира.
