Заводские цвета и расположение проводов автомобиля

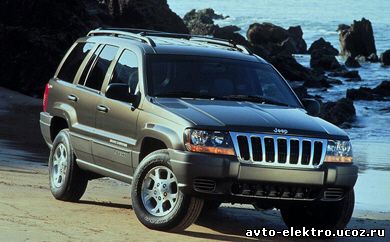

Jeep Grand Cherokee 1999 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:желтый
Зажигание #1:темно синий Жгут замка зажигания*
Зажигание #2:черный/оранжевый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:черный/белый

Жгут замка зажигания

Стоп-сигнал:белый/бурый

Педаль тормоза

Тахометр:
Парковочные огни:черный/желтый(-)

Панель водителя

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:
Выключение штатной сигнализации:светлозеленый/оранжевый

(-)

Дверь водителя **

Клаксон:черный/красный

(-)

Рулевая колонка

Запирание центрального замка:дверь водителя - оранжевый/фиолетовый

дверь пассажира - черный/белый

Отпирание центрального замка:дверь водителя - розовый/черный

дверь пассажира - розовый/черный

Привод багажника:
Концевики дверей:

желтый

(-)

3 разъем коробки предохранителей.

* Если ключ зажигания серый, автомобиль оборудован противоугонной системой со смарт-ключом.
**Этот провод требует отрицательный сигнал через сопротивление в 465 Ом.
