Заводские цвета и расположение проводов автомобиля

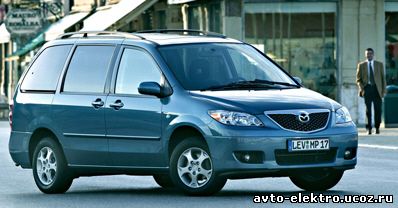

Mazda MPV 2003 - 2004 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:синий/желтый(+)
Зажигание #1:синий(+)Жгут замка зажигания*
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:черный/красный

(+)

Жгут замка зажигания
Стоп-сигнал:зеленый/желтый

(+)

Педаль тормоза
Тахометр:фиолетовый/белый (AC) Диагностческий разъем тахометра**
Парковочные огни:светло-зеленый/черный

(+)

Жгут в водительской панели
Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:белый/черный и красный

(+)

Жгут замка зажигания

Выключение штатной сигнализации:белый

(+)

Жгут замка зажигания

Клаксон:зеленый/красный

(-)

Модуль центрального замка в рулевой колонке

Запирание центрального замка:зеленый

(-)

Модуль центрального замка в рулевой колонке***

Отпирание центрального замка:зеленый

(-)

Модуль центрального замка в рулевой колонке***

Привод багажника:Нет данных
Концевики дверей:черный/красный

(-)

Модуль центрального замка в рулевой колонке

*Автомобиль оборудован противоугонной системой с транспордерным ключом.
** - В отсеке двигателя.
*** - Запирание - отрицательный сигнал через сопротивление в 1 кОм. Отпирание - отрицательный сигнал с сопротивлением 0.
