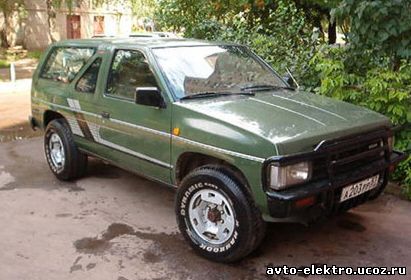

Nissan Terrano 2.4L

Заводские цвета и расположение проводов автомобиля
NISSAN TERRANO 2.4L 1989 года выпуска



ЦепьЦветПолярностьРасположение
12В постоянноеТолстый белый/красный-жгут проводов замка зажигания
Зажигание 1черный/белыйположительнаяжгут проводов замка зажигания
Стартёрчёрный/жёлтыйположительнаяжгут проводов замка зажигания
Внутрисалонное освещение (от дверей и багажника)красный/чёрныйотрицательнаяв стойке двери водителя
Поворотные огнисерый/голубой
серый/красный
положительнаяу выключателя поворотных огней
Тормозные огниЗелёный/жёлтыйположительнаяжгут проводов у ног водителя
Блокировка бензонасосабелый/голубой-жгут проводов у ног водителя (Внимание ! Проводов с таким цветом 2. Обязательно прозванивать.)

Внимание. Диаметр дверной тяги 5 мм. Приходится растачивать зажим замка . Под сидением пассажира находится электронный блок с 3-мя разъёмами. Чёрный/белый провод в ближнем к туннелю разъёме - блокировка двигателя.
На заднюю дверь легко можно поставить электропривод. Если стекло на задней двери открывается независимо, то на него необходимо поставить концевик.
