Схема получения второго импульса с задержкой.

Автоэлектрик.Схема получения второго импульса с задержкой.

Бывает, что для достижения какой-нибудь цели при установке автосигнализации, нам необходим двойной импульс. Например, для закрытия или открытия центрального замка на некоторых автомобилях требуется 2 импульса.
Получить такой импульс можно с помощью реле, диодов и конденсатора.

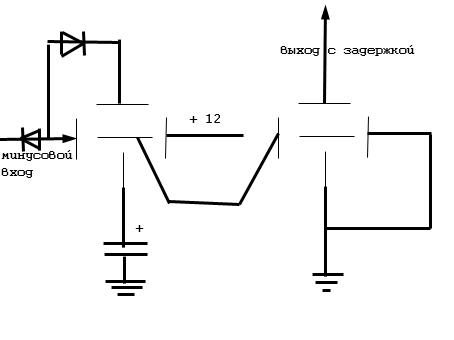

Собираем схему, приведённую на рисунке и в итоге получаем второй импульс с задержкой.
Величина задержки регулируется значением конденсатора. 4700 мкФ приблизительно даёт задержку 4 секунды. Выходной импульс по длительности равен приблизительно половине времени задержки.
