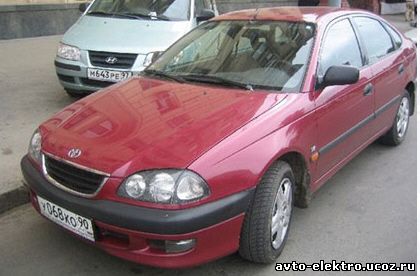

Toyota Avensis

Заводские цвета и расположение проводов автомобиля
Toyota Avensis (с передатчиком штатной сигнализации)


ЦепьПолярностьРасположение
+12B-Необходимо подключиться к проводу большого сечения в жгуте общей проводки подачи питания на блоке предохранителей.
ЗажиганиеПоложительнаяНеобходимо подключиться к синему проводу с серебряной маркировкой сечением 1,5 мм2, который входит в жгут проводов, проходящий под отделкой пола со стороны водителя.
Указатели поворота-Для управления указателями поворота необходимо подключиться к зелено-черному проводу с серебряной маркировкой и зелено-желтому проводу с серебряной маркировкой, входящим в жгут проводов, проходящий под отделкой пола со стороны водителя.
Электростеклоподъемники: Окно двери водителя:Положительный импульсДля закрывания окна двери водителя перережьте зеленый провод сечением 1,5 мм2, который входит в жгут, идущий от разъема штатного переключателя, и сделайте соответствующие соединения.
Электростеклоподъемники: Окно двери пассажира:Положительный импульсДля закрывания окна двери пассажира перережьте зелено-белый провод (плюс для закрывания) и красно-синий провод (минус для закрывания) сечением 1,5 мм2, который входят в жгут, идущий от 13-проводного белого разъема, находящегося позади левой боковой панели со стороны водителя, и сделайте соответствующие соединения.
Центральный замок:Отрицательный импульс:Для запирания и отпирания дверей необходимо подключиться к голубому проводу запирания и оранжево-голубому проводу отпирания, идущим от разъема штатного устройства, расположенного между блоком предохранителей и рулевой колонкой, в левой части приборной панели автомобиля со стороны водителя.
Концевой выключатель капота:-Установите дополнительный выключатель на декоративной решетке, в которой установлены фары автомобиля, около резинового амортизатора капота со стороны водителя.
Концевой выключатель двери:-Необходимо подключиться к красно-белому проводу с серебряной маркировкой, который входит в жгут проводов, проложенный под отделкой пола со стороны водителя.
Концевой выключатель багажника:-Защита багажника достигается подключением к цепи выключателя дверей.
Блокировка двигателя: Бензонасос:-Для блокировки бензонасоса перережьте сине-черный провод с серебряной маркировкой сечением 1,5 мм2, который входит в жгут проводов, проложенный под отделкой пола со стороны водителя, и сделайте соответствующие соединения.
Блокировка двигателя: Стартер:-Для блокировки стартера перережьте красный провод сечением 1 мм2, который входит в жгут проводов, идущий от замка зажигания, и сделайте соответствующие соединения.
Блокировка двигателя: Инерционный переключатель:-Перережьте оба черно-оранжевых провода, входящих в жгут проводов реле, маркированного "EFI", и входящего в блок, находящийся рядом с аккумуляторной батареей, затем сделайте соответствующие соединения.
Размещение сирены сигнализации:-Разместите сирену (моноблочную сигнализацию) в отсеке двигателя на стойке амортизатора со стороны водителя. Проложите кабели через отверстие с резиновой втулкой, расположенное позади крышки рулевой бабки, находящейся на стороне водителя.
