Заводские цвета и расположение проводов автомобиля

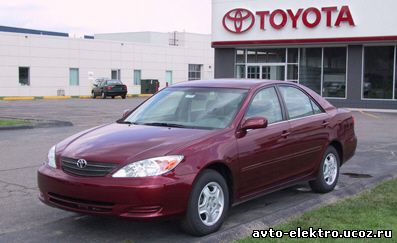

Toyota Camry 2002 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/белый & черный/желтый
Зажигание #1:черный/красный Жгут замка зажигания*
Зажигание #2:черный/желтый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:синий/красный

Жгут замка зажигания

Стоп-сигнал:зеленый/белый

Педаль тормоза или коробка предохранителей

Тахометр:
Парковочные огни:

зеленый

(+)

Переключатель рядом с коробкой предохранителей

Фары:

красный/желтый

(-)

Рулевая колонка ***

Дизельные свечи накаливания:

Нет данных


Обходной провод сцепления:

Нет данных


12 вольт постоянного тока:

белый



Жгут замка зажигания

Выключение штатной сигнализации:

Отключается с помощью ЦЗ


Клаксон:

зеленый/черный

(-)

Рулевая колонка

Запирание центрального замка:

синий

(-)

Белый разъем в кик-панели водителя

Отпирание центрального замка:

синий/желтый

(-)

Белый разъем в кик-панели водителя

Привод багажника:

белый/синий (5-WIRE)



Панель водителя

Концевики дверей:

красный/черный (-)



В верхней части кик-панели водителя

* Автомобиль оборудован противоугонной системой с транспордерным ключом.
** Автомобиль укомплектован двумя цепями стартера.
