Volkswagen

Заводские цвета и расположение проводов автомобиля

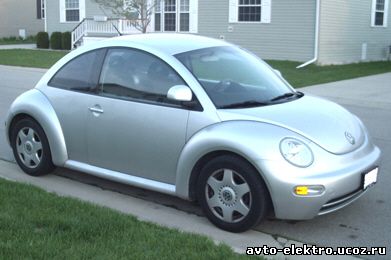

Volkswagen Beetle 1998 - 2003 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный/черный малый жгут
Зажигание #1:черный Жгут замка зажигания
Зажигание #2:светло-коричневый/красный Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:черный/красный
Стоп-сигнал:красный/черный(+)

Педаль тормоза

Тахометр:зеленый/оранжевый или зеленый/желтый

Катушка

Парковочные огни:серый/фиолетовый

(+)

Переключатель фар

Фары:
Дизельные свечи накаливания:синий/зеленый

Контроллер***

Обходной провод сцепления:

красный/серый

(-)

Педаль сцепления

12 вольт постоянного тока:

красный



Жгут замка зажигания

Выключение штатной сигнализации:

Отключается с помощью ЦЗ


Клаксон:

синий/желтый

(+)

Кнопка клаксона

Запирание центрального замка:

желтый/светло-синий

(-)

Дверь водителя

Отпирание центрального замка:

белый/светло-зеленый

(-)

Дверь водителя

Привод багажника:

коричневый/фиолетовый

(-)

Реле привода багажника

Концевики дверей:

коричневый/желтый

(-)

Водительская стойка ветрового стекла

* Машины после 2000 могут быть укомплектованы иммобилайзером.
*** Контроллер находится в левой части панели приборов.
