Охранное устройство для гаража из мобильника

Электросхема.Охранное устройство для гаража из мобильника.

Конечно, полностью "неэлектронным" это охранное устройство не назовешь, потому что в нем есть сложное электронное устройство. - сотовый телефон, пусть и уста­ревший морально. А назвал я данное охранное устройство «неэлектронным» только потому, что при его изготовлении пользовался исклю­чительно слесарным инструментом, а к таким вещам как паяльник или мульти-метр даже не прика­сался.

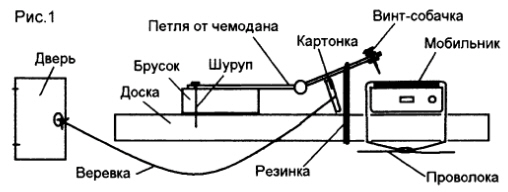

А началось все с того что под вечер родственничек ко мне явился один с очумелыми глазами . Он недавно занялся ремонтом в квартире и все стройматериалы складировал в гараже. А тут соседский гараж как раз и обнесли. В общем, требует сделать так чтобы когда калитка его гаража открывается у него на сотовом звонило И срочно. Прихватив с собой старый мобильник «Моtого1а-С113» отправились изучать обста­новку к нему в гараж. Ну и сделали там экс­промтом нечто похоже на мышеловку (рис.1) в качестве мыши был мобильник.





 И так (урок «для умелых рук»), берем сотовый телес&он «Motorola-С113» и под номером «1» заносим в его «РН ВООК» номер сотового телефона, на который нужно звонить в случае ограбления. Все остальные пункты списка «РН.ВООК» удаляем. Осто­рожно острым ножом отделяем лицевую панель корпуса телефона (у «Motorola-С113» корпус разбирается легко, и может даже сам разобраться в случае падения) вместе с лицевой панелью снимаем резиновую клавиатуру. Остается основная часть корпуса со всем содержимым телефона А на лицо выходит оголенная печатная плата с мембранной клавиатурой, наклеенной на нее и дисплей В принципе, можно бы отклеить мембранку от кнопки «1» и подпаять к дорожкам проводники. Но не совсем понятно быпо как активировать систему так как никаких контактных датчиков на гаражных воротах не было И. честно говоря, что-то пилить сверлить и привинчивать на них не хотелось (депо было вечером.)   Поэтому пошли другим, чисто механическим путем, используя подручные материалы и инстру­менты имеющиеся в гараже.

Далее, взяли доску такого размера чтобы примерно в 5-10 раз больше телефона. Отпилили от нее небольшой брусок и с помощью шурупов привинтили его к доске. Затем, порылись в... и нашли подходящую петлю от очень старого чемодана. Петлю привинтили одним шурупом к бруску, а в противоположном отверстии установили своеобразную «собачку», сделав ее из винта типа МЗ и соответствующей гайки. На сле­дующем этапе просверлили в доске два отверстия на расстоянии друг от друга чуть пошире корпуса телефона и прикрепили телефон к доске привязав его куском алюминиевого провода в изоляции (такой провод применяется в электропроводке) Телефон должен располагаться так. чтобы собачка (винт с гайкой) бала прямо над мембраной кнопки "1" и при опускании нажи­мала эту мембрану.

Еще нужна резинка. Это может быть рези­новое кольцо для волос или для денег, резиновая лента-жгут и др Приматываем резинкой петлю с собачкой к доске так чтобы в свободном состоянии винт нажимал мембрану кнопки «1» Затем из куска ДВП или плотного картона вырезаем кусок, который можно вертикально вставить между доской и петлей так чтобы винт был приподнят над мембраной кнопки «1» Пред­варительно в этой картонке делается отвер­стие, к которому нужно привязать веревку. Ну а второй конец веревки - к внутренней ручке двери входной калитки ворот гаража. Доску с собранным «агрегатом» пришурупипи к верстаку, который был в гараже Теперь при открывании калитки веревка натягивается и выдергивает картонку. Под действием резинки подвижная часть петли винтом-собачкой нажимает мембрану кнопки • 1» мобильного телефона И тот звонит по номеру, указанному в «РНВООК».
Вот по этому варианту и все. Конечно эта конструкция не совсем подходит для радио­любительского журнала, но что-то инте­ресное в ней есть.

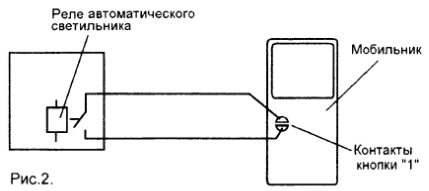

После благополучного окончания ремонта квартиры родственник иэьявил желание перенести данную систему в свежеотремон-тированную квартиру. Здесь уже экспромта не было и обошлись без "мышеловок". Приобрели стандартный китайский авто­матический светильник, который включает свет при движении человека (на базе пироэлектрического датчика) и переделали его лампу убрали, контакты реле, которое ее включало, отключили от сети и подключили к двум проводам, которые припаяли к печатным дорожкам кнопки «1» того же сотового телефона «Motorola-С113» (рис.2).





Хочу заметить, что столь простые охранные устройства удалось сдепать потому что у «Molorola-С113» есть функция упрощенного набора номера нажатием одной кнопки. - чтобы вызвать абонента нужно просто нажать кнопку с номером, соответ­ствующую его номеру в списке «РН.ВООКв и удерживать ее нажатой не менее двух секунд. Вполне возможно что эта функция задумывалась производителем для экстрен­ного вызова помощи, например, больному человеку, который в критическом состоянии может только нажать одну кнопку и удер­живать её нажатой Или были другие цепи, но функция очень удобная для устройства охранной сигнализации. К сожалению во многих современных аппаратах ее нет.
