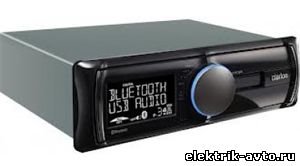

Подключение магнитолы clarion

  • 1.8 Рейтинг
  • 29304 Просмотра

Установка магнитолы не такая уж сложная процедура, как может показаться на первый взгляд. При условии соблюдения некоторых правил и ряда особенностей конструкции магнитолы - с этой задачей может справиться даже автолюбитель, не владеющий значительными техническими навыками.

Однако есть условия, которые следует выполнять в обязательном порядке. Прежде всего, следует помнить, что все модели автомагнитол clarion  предназначены для автомобилей с источниками питания напряжением 12В, а значит для большегрузных машин или, например, автобусов они не подходят.

Кроме того, прежде чем начать хоть какие-нибудь работы с электрооборудованием, необходимо в обязательном порядке отсоединить клеммы аккумуляторной батареи. Такое действие позволит предотвратить короткие замыкания и, как следствие, избежать выхода из строя дорогостоящей

электроники вашего автомобиля.

В самом начале процесса  монтажа автомагнитолы кларион, на приборной панели закрепляется специальный кронштейн, который поставляется в комплекте мультимедийного устройства. Сделать это достаточно несложно: следует просто отогнуть специальные фиксаторы, а после установки кронштейна на место, зажать их.

Важное обстоятельство – основной блок будет нормально функционировать только в том случае, если в рабочем положении угол его наклона не будет превышать 30°. Блок в кронштейне крепиться либо при помощи приспособления в виде специального шурупа  (M4x42), либо винтами, поставляемыми вместе с блоком (если использовать винты большей длины, существует вероятность повредить внутренние элементы блока).

Подключение проводов  питания и линий соединения  с прочим оборудованием, при наличии на автомобиле специального разъема ISO, не представляет особого труда (при использовании специального переходника).Впрочем, и при отсутствии такого разъема проблема вполне решаема. В этом случае, вам поможет схема подключения магнитолы clarion, а точнее стандартная распиновка ее соединителей:

Разъем А

  • Контакт 1 – коричневый провод (уменьшение звука при использовании  мобильного телефона);
  • Контакт 4 – желтый провод (питание +12В напрямую от аккумуляторной батареи);
  • Контакт 5 – синий провод в белую полоску (дистанционное управление);
  • Контакт 6  - оранжевый провод с белой полосой (подсветка передней панели);
  • Контакт 7 – красный провод (АСС, включение через замок зажигания);
  • Контакт 8 –черный провод (корпус).

Разъем В

  • Контакт 1 – пурпурный провод (плюс заднего правого динамика);
  • Контакт 2 – пурпурный провод с черными полосками (минус заднего правого динамика);
  • Контакт 3 – серый провод (плюс правого переднего динамика);
  • Контакт 4 - серый провод с  черными полосками (минус переднего  правого динамика);
  • Контакт 5 – белый  провод (плюс левого переднего  динамика);
  • Контакт 6 - белый провод с черными полосками (минус переднего левого динамика);
  • Контакт 7 – зеленый провод (плюс левого заднего динамика);
  • Контакт 8 - зеленый провод с черными полосками (минус заднего  левого динамика).

Необходимо знать что  для марок автомобилей VW и Audi следует поменять местами подключение четвертой и седьмой клемм разъема А (провода желтого и красного цветов).

В случае возникновения  подключения дополнительных усилителей, их подсоединяют через четырехканальные выходные разъемы типа RCA.
