Подключение магнитолы phantom

В случае самостоятельной установки автомагнитолы фантом первое, что необходимо сделать, это отключить кабель от минусовой клеммы автомобиля. Подобное действие позволит избежать возможных коротких замыканий и, соответственно, серьезного повреждения мультимедийного устройства.

Не стоит забывать, также и об других электронных устройствах автомобиля. Например, не рекомендуется подключать дополнительное оборудование к цепям питания бортового компьютера. Следует обращать внимание и на то, чтобы номиналы предохранителей, задействованных в контуре автомагнитолы, соответствовали штатной токовой нагрузке устройства.

Не забудьте предварительно записать серийный номер базового блока, который выгравирован на задней части  – вполне возможно, что этот номер вам пригодиться при дальнейшей эксплуатации.

Начните процесс монтажа с установки основного блока.

С этой целью вставьте монтажную корзину в отведенное для магнитолы место и надежно закрепите ее при помощи поставляемых в комплекте металлических хомутов, далее вставьте болт с шестигранной головкой в установочный кронштейн и наденьте на болт защитный колпачок.

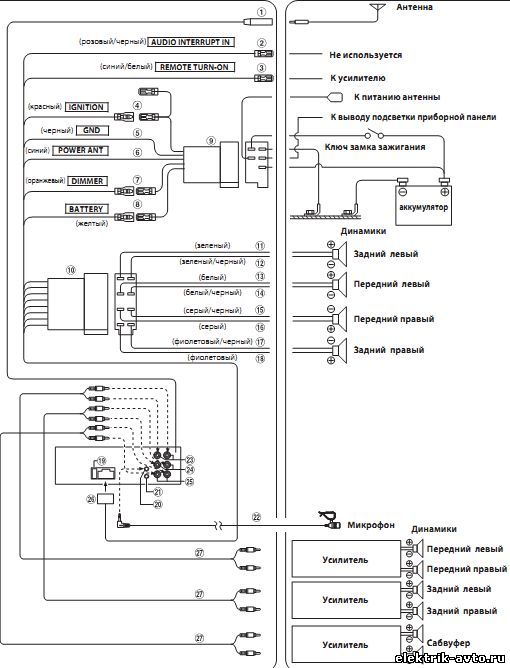

Приведенная ниже схема подключения магнитолы phantom позволяет безошибочно выполнить все необходимые электрические соединения:

Цифровые обозначения  на схеме имеют следующие значения:


  • «1» - Разъем антенны;
  • «2» -не задействовано;
  • «3» - сине/белый провод выхода удаленного включения. Подключается к  соответствующему выводу усилителя  или     процессора сигналов;
  • «4» - красный провод питания +12В через систему зажигания;
  • «5» - черный провод на «массу»;
  • «6» - синий провод вывода на питание антенны;
  • «7» - оранжевый провод на регулятор подсветки;
  • «8» - желтый провод питания  от аккумуляторной батареи (+12В напрямую);
  • «9» - цепи питания через  ISO-разъем;
  • «10» - цепи на динамики через  ISO-разъем;
  • «11»- (+) левого заднего динамика (зеленый провод);
  • «12»- (-) левого заднего динамика (зелено/черный провод);
  • «13»- (+) левого переднего динамика (белый провод);
  • «14»- (-) левого переднего динамика (бело/черный провод);
  • «15» - (-) правого переднего  динамика (серо/черный провод);
  • «16» - (+) правого переднего  динамика (серый провод);
  • «17» - (-) правого заднего  динамика (фиолетово/черный провод);
  • «18» - (+) правого заднего  динамика (фиолетовый провод);
  • «19» - защитная линия через  плавкий предохранитель 10А;
  • «20» - разъем MIC (к микрофону);
  • «21» - разъем на интерфейс  управления через рулевую колонку;
  • «22» - микрофон;
  • «23» - передние разъемы RCA (белый - левый, красный – правый);
  • «24» - задние разъемы RCA (белый - левый, красный – правый);
  • «25» - выходные разъемы RCA на сабвуфер;
  • «26» - соединитель источника  питания;
  • «27» - на удлинитель RCA (кабель приобретается отдельно;
  • «27» - разъем AUX;
  • «27» разъем USB.
Для минимизации помех  при воспроизведении звука рекомендуется  прокладывать провода системы фантом на расстоянии не менее 10 см от электропроводки автомобиля. Также как можно дальше должны находиться выводы аккумуляторной батареи. Немаловажное значение имеет и качество подсоединения вывода на «массу». Для повышения надежности контакта его следует подключать к хорошо зачищенной металлической поверхности.

После полного окончания  работ с электрическими проводами  вставьте головное устройство  в приборную панель и зафиксируйте  его при помощи стопорного  штифта. После этого можно тестировать  устройство на работоспособность.
