Блок предохранителей ваз 2106: замена, схема блока

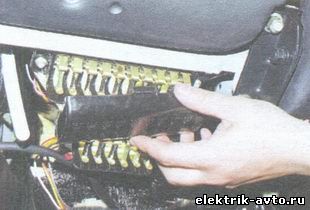

Электрическое оборудование на ВАЗ-2106 защищается с помощью плавких предохранителей, которые устанавливаются как на основном, так и на дополнительном блоках предохранителей слева от руля под панелью приборов.

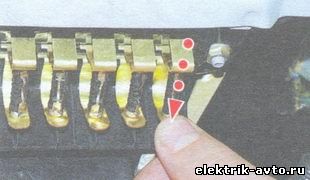

Пальчиковые предохранители, установленные на ВАЗ 2106 не отличаются высокой надежностью. При включенном дальнем свете фар в течение длительного времени, происходит нагрев блока предохранителей. В результате этого, сами предохранители не выдерживают и плавятся, что дополнительно ко всем неприятностям, повышает риск возгорания и своим результатом имеет разрыв электрической цепи. Пружинные держатели после нагрева и деформации блока теряют устойчивость и не зажимают предохранители как положено.

В связи с отсутствием надлежащего контакта, происходит дополнительный перегрев блока. Конечно, можно улучшить ситуацию, вручную подогнув держатели предохранителей, но кардинально, эта мера проблему не решит. Лучший выход в данной ситуации произвести замену родного блока и установить блок предохранителей от ГАЗ-3110, который подходит на «шестерку даже по расположению отверстий для крепления. Ножевой тип предохранителей «газовского» блока, которые устойчиво крепятся, его главное преимущество. Надежные устойчивые контакты не дают происходить перегреву блока. По сравнению с «родным», блок от ГАЗ-2110 намного компактнее по размерам.

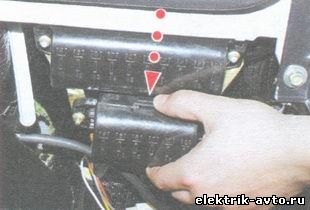

Новый блок предохранителей устанавливается согласно электрическим схемам ВАЗ-2106. При демонтаже заводского блока лучше не доверять памяти и сфотографировать или записать расположение в демонтируемом блоке проводов по цветам и мощность установленных предохранителей. Эти моменты очень важны для правильного подключения к устанавливаемому блоку. К разным источникам осуществляется подключение своих предохранителей:
  • для электрической цепи, включающей прикуриватель и мотор вентилятора в системе охлаждения - 20 ампер;
  • для электрической цепи, отвечающей за дальний свет и обогрев стекла – 15 ампер;
  • для других электрических цепей используются предохранители в 10 ампер.
Как заменить?







При замене блока, необходимо изготовить перемычки на предохранители в соответствии со схемой блока ВАЗ-2101 и установить на все штатные разъемы кембрики. На этом процесс замены блока предохранителей ВАЗ 2106 закончен.
