Установка электропривода замка багажного отсека на автомобили ваз

Даже не «таксующий» водитель, хотя бы единожды, обязательно сталкивался с необходимостью открыть багажник при работающем моторе. Если учесть, что все ключи автомобиля традиционно находятся в одной связке с ключом зажигания то, чтобы открыть багажник при запущенном двигателе приходиться проявлять ловкость рук, либо использовать смекалку и устанавливать, специально для этого предназначенный, электропривод замка багажного отсека. Выполнив указанную несложную доработку вы сможете открыть багажник простым нажатием кнопки или, при наличии охранной системы – открыть багажное отделение при помощи управляющего брелка.

 Если говорить про наиболее распространенные образцы отечественного автопрома, начиная с ваз 2109 и заканчивая  ваз 2115, то принципы установки электрического привода замка багажного отделения для них практически одинаковы и решить проблему можно двумя основными путями:

  • Установить готовый комплект электропривода заводского изготовления;
  • Воспользоваться электроприводом замка двери с параллельной заменой штатного замка на замок от крышки багажника ваз2110.

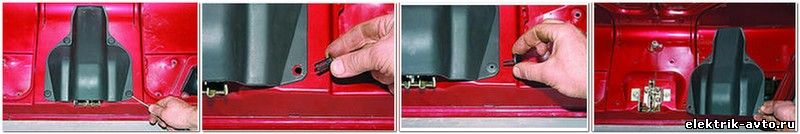

Какой бы путь вы не выбрали в итоге, при любом варианте необходимо, как и в других случаях вмешательства в электрическую схему автомобиля, отключить «минусовую» клемму аккумулятора. После чего, открыв крышку багажника, выполнить демонтаж  пластмассового кожуха замка (сняв при помощи отвертки четыре крепежных пистона).

Установка отдельного комплекта электропривода

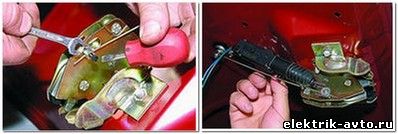

  •  Удерживая при помощи гаечного ключа на «7» резьбовую втулку, при помощи шлицевой отвертки отворачиваем винт крепления тяги. Под указанный винт устанавливаем шайбу  большого диаметра, после чего винт снова заворачиваем;
  • Проволочную тягу из комплекта электропривода выгибаем в виде крючка с межосевым расстоянием примерно в 20мм;
  •  Полученным крючком сцепляем стопорный винт и ушко рейки электропривода. Сам электропривод закрепляем к усилительной планке крышки багажника при помощи саморезов. Такой электропривод прекрасно закрывается штатной пластмассовой крышкой замка.

Установка электропривода замка двери с заменой штатного замка на замок от багажника ваз 2110

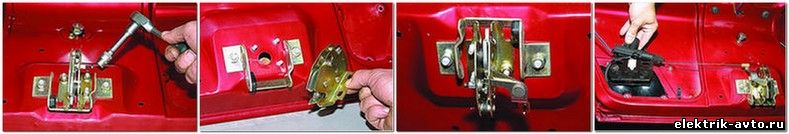

  • При помощи ключа с головкой на «10» отворачиваем гайки на шпильках, при помощи которых замок прикреплен к крышке багажника;
  • Снимаем штатный замок и устанавливаем вместо него замок от крышки багажника ваз 2110, уделив особое внимание процессу регулировки (ошибка может привести к заеданию замка или к возможности несанкционированного открытия багажника методом резкого рывка);
  • Электропровод удобнее всего расположить возле правого фонаря, при этом отверстие под тягу понадобиться проделать дополнительно;
  •  Что касается самой тяги, то ее изготавливают из куска проволоки необходимой длины, достаточной для соединения рычага замка и ушка рейки электропривода.

Необходимо признать, что по опыту эксплуатации подобный электропривод от двери достаточно слабоват и при некоторых условиях (загустение смазки при морозе, снижение заряда аккумулятора и пр.) замок может просто не сработать. Чтобы избежать подобных неприятностей рекомендуется заранее предусмотреть установку соленоида с достаточным запасом мощности, для чего следует проделать следующие технологические  операции:

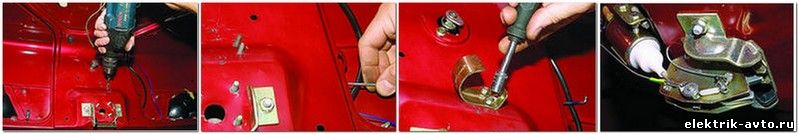

  •  Выполнить необходимую разметку для размещения установочного кронштейна и при помощи дрели со сверлом на 5,5 мм просверлить два отверстия в усилителе крышки багажника;
  • К куску проволоки привариваем или припаиваем два винта М5 (они будут играть роль шпилек), после чего изгибаем проволоку под нужным углом и вставляем ее между внешней и внутренней панелями крышки багажника;
  • На полученные шпильки устанавливаем кронштейн и закрепляем его гайками;
  •  Электропривод закрепляем на кронштейне, а трос соленоида цепляем за стопорный винт с дополнительной шайбой.

 По окончании всех перечисленных механичных работ подаем на электропривод питание, проложив провода в усилителе крышки багажника параллельно базовому жгуту. В удобном месте, например на приборной панели или облицовке (вместо соответствующей пластиковой заглушки) закрепляем кнопку управления замком багажника. Желательно чтобы данная кнопка была  без функции фиксации.
