Схема модуля управления биксенона

Электросхемы для авто.Схема модуля управления биксенона

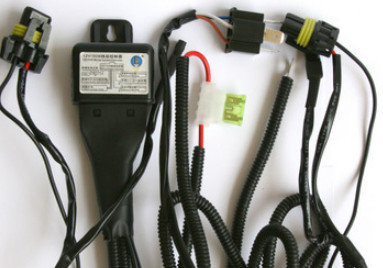

При эксплуатации биксенона, очень проблемным оказался модуль управления биксенноном (коммутатор ближнего-дальнего света фар). Первый модуль я просто заменил, второй удалось отремонтировать. О прошлом ремонте я писал здесь
. Проработав еще пол года, эксплуатируемый мною модуль управления биксеноном снова умер, на этот раз совсем. Ближний свет просто отказался переключаться на дальний. При мигании дальним светом, ксенон загорался в положении ближнего. К сожалению плата модуля залита эпоксидной смолой в пластиковый корпус, что делает изделие практически не разборным, а значит и не ремонтопригодным. Было принято решение распилить корпус и отделить смолу от платы модуля управления биксенона монтажным феном. При нагревании смолы, она становится мягкой и ее можно окуратно отрывать кусками от печатной платы. Проделано это было из любопытства, очень хотелось посмотреть, что у него внутри и изучить схему модуля управления биксенона. В результате удалось отчистить плату и перерисовать схему. Ниже я привожу ее. Не удалось определить тип полевого транзистора VT1, являющегося ключом коммутирующим питание на блоки розжигов, т.к маркировка на нем была сошлифована. Но самое обидное, не удалось определить маркировку микросхемы, которую я обозвал в схеме D.X.



Рис. Принципиальная схема модуля управления (коммутатора) биксенона


Маркировка с микросхемы также была сошлифована. Известно только что у микросхемы 16 выводов, питание 5 вольт, имеется два входа и два выхода, а так же никакой обвязки. Если включен свет фар (ближний или дальний), на 10 выводе микросхемы присутствует 0, так как он соединен через оптрон на корпус. Второй вход управляется дальним светом. В случае если включается дальний свет, срабатывает оптрон DA3, который замыкает вывод 11 микросхемы D.X на корпус. По фронту и спаду на выводе 11, при условии, что на выводе 10 – 0, на одном из выходов микросхемы (выводы 14,15) появляется короткий импульс, управляющий транзисторами VT4-VT6, включенными по мостовой схеме. Эти транзисторы и управляют переключением соленоидов. Вывод 1 микросхемы, подключенный через резистор номиналом 10 кОм к корпусу очень напоминает сигнал сброса у какого-то контроллера.

В моем случае к несчастью неисправной оказалась именно микросхема D.X. В следствии этого есть мыли по восстановлению модуля управления биксеноном, с использованием печатной платы и заменой на ней микросхемы на микроконтроллер, либо на таймер 556 (два 555 таймера в одном корпусе). Либо же замена модуля на несколько реле с конденсаторами. На данный момент я уже оживил схему с использованием сдвоенного таймера 556, но получилась мощная обвязка, что не совсем нравится.
