Ночная сигнализация

Электосхемы для авто ночная сигнализация

Во многих городах есть целые «улицы разбитых фонарей», и во дворах ночью бывает очень темно. Темно настолько, что припаркованный у подъезда автомобиль может неза-метить не только другой водитель, но и пешеход. Последствия могут быть очень неприятным. Ну. просто, хоть оставляй на ночь включенные габариты! Но это не выход, так как ток потребления габаритными огнями высок и аккумулятор катастрофически разряжается.

Поэтому, свой   я оборудовал стояночными ночными сигнальными огнями из сверхярких светодиодов. Причем, включается такая сигнализация автоматически, сразу после выключения двигателя. Ток светодиоды потребляют очень небольшой (не больше сигнализации в ждущем режиме), и аккумулятору разряд не грозит, даже при недельной стоянке машины.

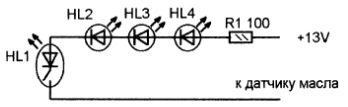

Схема показана на рисунке. Последовательно включены три обычных сверхярких свето-диода и один сверхяркий мигающий, да еще токоограничивающий резистор. Цепь включается через датчик давления масла.   Когда
двигатель работает давление масла в нем высоко и контакты датчика выключены. При выключении двигателя давление масла падает и контакты датчика замыкаются,  и через них включается данная светодиодная цепь.


Всего нужно сделать две такие цепи, - для передней и задней части машины. Цепи включены параллельно.
Светодиоды удобнее всего разместить в фарах, но. с краю, как подсветка, потому что передние главные фары достаточно сильно нагреваются и могут оплавить корпуса светодиодов. Сзади удобнее всего разместить в местах сигнала заднего хода. Всего в каждой фаре получается по два светодиода.
Сверхяркие светодиоды ночью хорошо заметны, и очень хорошо обозначают габариты машины, даже немного освещая пространство вокруг неё.
