Подиумы своими руками

Подиум для динамиков своими руками для авто




Многие владельцы отечественных автомобилей рано или поздно сталкиваются с проблемой плохого звука аудиосистемы, имеющейся у них.
Не всегда это можно решить без переделки салона и используя только штатные места установки АС.
В данной статье хочу рассказать вам о своем опыте установки 16.5см динамиков в подиумах на двери ВАЗ2106
По аналогии можно таким же способом изготовить подиумы своими руками под любой динамик и любой авто.



Дизайн и форма основания подиума

Найдя лучшее место под динамики надо придумать форму самого подиума, она будут служить основанием, скелетом всей конструкции. Задача сделать красиво, аккуратно и что бы данный подиум не мешал ручке открывания двери, ручке стеклоподъемника и дверь при этом нормально закрывалась. Придумав форму основания рисуем ее на картонке, вырезаем.

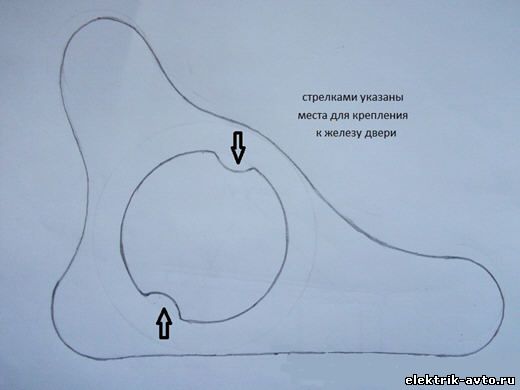

шаблон основания

По вырезанному шаблону размечаем деталь на фанере толщиной 6-8мм и выпиливаем 2шт.

Площадка под динамик

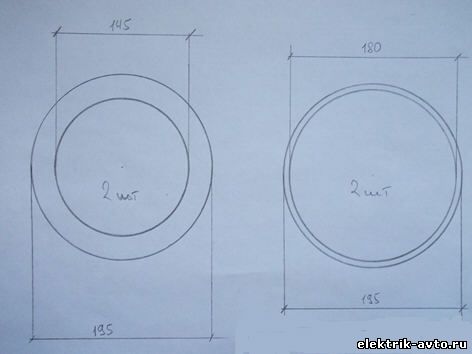

Измерив размеры динамика и его защитной сетки я сделал основу под динамик (кольца). Диаметр кольца внутренний соответствует внутреннему диаметру посадочного места динамика, а внешний диаметр равняется внешнему диаметру защитной сетки и прибавляем 5-7мм для декоративного кольца. Декоративное кольцо сделано для углубления динамика, более эстетично смотрится конструкция.


кольцо под динамик и декоративное кольцо


Вырезаем шаблон и переносим на фанеру толщиной 6-8мм выпиливаем каждой детали по 2шт. Декоративное кольцо промазываем клеем и приклеиваем к кольцу основанию, для надежности декоративное кольцо приколотил на маленькие гвоздики.

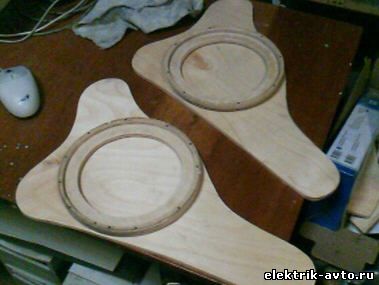

Получились вот такие заготовки


Прикрепляем кольца к основанию

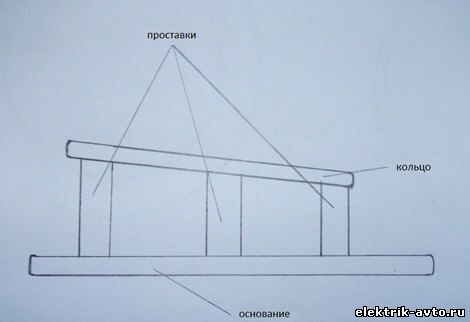

Кольца крепятся к основанию проставками из любого подходящего материала, который может обеспечить жесткое крепление. В моем случае была выбрана рейка подходящего размера. Все 4 проставки, на которые крепиться кольцо к основанию имеют разный размер, он зависит от степени наклона кольца относительно основания и как сильно вы хотите вынести вперед динамик. Наклоном добиваемся направление динамика, я направлял его на рычаг кпп. Проставки крепил к основанию и к кольцу саморезами.


крепление кольца к основанию проставками


Монтажная пена + каркас = красивый подиум

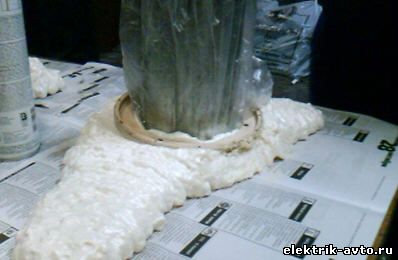

Для придания формы я использовал монтажную пену, так как можно вырезать плавные, округлые формы без острых углов, легко поддается обработке. Что бы не расходовать лишнюю пену в центр кольца я вставил подходящую трубу, надев на нее пакет. Хорошо подходят ведерки от майонеза, капусты и т.д. Наносить пену надо стараться ровными слоями начиная у кольца по кругу потом идти к краям. После пройтись еще раз вокруг кольца декоративного, что бы пена была не ниже его. Лучше потом срезать лишнее чем заново наносить пену после высыхания всей массы, что я не сделал и потом пожалел.


Нанесение пены на каркас


Рождение формы или почувствуй себя скульптором

После высыхания пены начинается ответственный и самый интересный процесс - срезание пены. Небольшими слоями срезаем излишки пены канцелярским острым ножом сначала по основанию, потом сверху, а уже потом очень аккуратно выводим форму.


Это не передаваемые ощущения, когда у тебя на глазах рождается форма, которую ты представлял до этого. После обрезки доводим форму крупной шкуркой до почти идеального состояния.

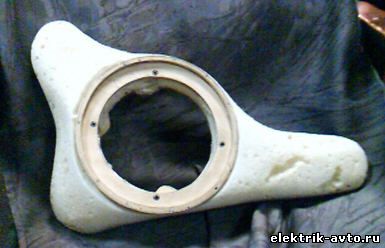

почти готовый подиум


Выравнивание поверхности

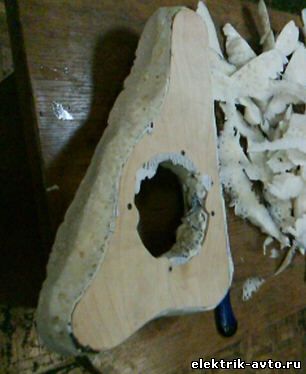

Поверхность выравнивал путем нанесения шпаклевки смешанной с пва клеем для предотвращения осыпания, но лучше использовать шпаклевку со стекловолокном. Наносил тонкими слоями, дав слоям просохнуть хорошенько.


нанесение шпаклевки

После полного высыхания обработал поверхность наждачной бумагой до нужного состояния.



Стеклоткань + эпоксидная смола = надежная защита

Для защиты подиума от механического воздействия было решено обклеить подиум стеклотканью пропитанной эпоксидной смолой. Размешиваем эпоксидную смолу с отвердителем следуя инструкции и наносим ровным слоем на поверхность подиума. Накладываем стеклоткань на подиум и разглаживаем аккуратно что бы не было складок и она полностью облегала подиум, пропитываем эпоксидной смолой и оставляем сохнуть. После высыхания обрезаем излишки стеклоткани, шкуркой убираем подтеки клея.




Обтягиваем подиум искусственной кожей

Для обтягивания подиумов я выбрал искусственную кожу схожую с дверными обшивками. Очередность натягивания примерно указана на фотографии стрелками и пронумерована очередность. Каждая сторона неоднократно перетягивалась, в этом не легком деле хорошо помогает строительный фен. В последнюю очередь натягивается кожа у кольца и закрепляется степлером, лишнее отрезается.


приметрная очередность натяжки кожи

После долгих часов, проведенных за обтяжкой получаем вот такой приятный подиум.


подиум с установленным динамиком


Конечный результат

Подиум крепится к обшивке двери саморезами, вкрученными с обратной стороны обшивки в основание подиума. Обшивка с прикрепленными к ней подиумами устанавливается на место, прикручиваются ручки двери и все декоративные элементы. Для более надежного крепления подиума к самой двери в основании предусмотрены небольшие выступы (смотри рисунок шаблона основания), с помощью них можно притянуть саморезом само основание подиума к железу двери, тем самым добиться более жесткой конструкции.


подиум на своем законном месте


Впечатления

Купил достаточно приличные динамики фирмы Herz, 2-х компонентные. После установки и подключения начал слушать и тут же отказался от тыловых овалов. Звук стал весь спереди, приятный мощный бас, выставил максимально правильную "сцену" путем подбора положения вч на стойках у лобового стекла.
Для достижения большего эффекта надо сделать шумоизоляцию дверей специальными материалами, заделать все технологические окна.
Эффект будет колоссальным.
