Распиновка разъемов приборных панелей 2110

Распиновка разъемов приборных панелей ВАЗ 2110





 Белая колодка (Х1) Красная колодка (Х2)
1Корпус (масса)1Внешний датчик температуры воздуха
2Тахометр (низковольтный вход с ЭБУ)2Предохранитель F19 + 12В питание
3Тахометр (высоковольтный вх. с катушки)3Корпус (масса)
4Const +12В от аккумулятора (через 6-й предохранитель)4Выключатель освещения приборов
5Датчик температуры охлаждающей жидкости.5Указатель поворота ПРАВЫЙ
6Предохранитель F1 (габаритное освещ.)6Указатель поворота ЛЕВЫЙ
7Дроссельная заслонка ("подсос")7Уровень тормозной жидкости
8Лампа Check Engine8К маршрутному компьютеру
9Предохранитель F19 + 12В питание9Датчик скорости
10Предохранитель F19 + 12В питание10Клемма "Т" указателя топлива
11Стояночный тормоз, клемма "ВК"11Предохранитель F3 (дальний свет)
12Вывод "D" генератора12Выключатель аварийной сигнализации
13Датчик давления масла13К клемме "50" выключателя зажигания


* - применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды фирмы "VDO". Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы "W" датчика уровня топлива.





Цветовая маркировка проводки различных панелей.
информация предоставлена Скрыдловым Иваном  (aka Actuator) e-mail: ivan_n_s@mail.ru

Подключение проводов к панели VDO
Белая колодкаКрасная колодка
1 - Черный1 - Сине-красный
8Бело-красный2Коричнево-красный8Коричневый2Оранжевый
92 оранж.3Желтый9Серый32 черных
102 оранж.4Красно-синий10Розовый4Белый
112 Корич.-синих5Зелено-белый112 Зелено-черных5Синий
12

Коричнево-белый

6Желто- черный12Сине-белый6Сине-черный
13Серо-синий7

 -

13Белый7Розово-синий

Подключение проводов к панели "Счетмаш" г. Курск
Белая колодкаКрасная колодка
 1 - Черный1- Сине-красный
8Бело-красный2Коричнево-красный8Коричневый2Оранжевый
9Синий3Желтый9Серый+желтый3Черный
10Оранжевый4Бело-красный10Розовый4Белый
11Коричнево-синий5Зелено-белый11Зелено-черный52 синих
12Коричнево-белый62 Коричневых12

-

62 Сине-черных
13Серо-синий7

13Красный7Розово-синий

Подключение проводов к панели "АП" г. Владимир
 Белая колодка Красная колодка
1 - Черный1- сине-красный
8Бело-красный2Коричнево-красный 8Коричневый2Оранжевый
92 оранжевых3Желтый 9Серый32 Черных
102 оранжевых4Красно-синий 10Розовый4Белый
112 коричн.-синих5Зелено-белый 112 Зелено-черных5Синий
12Коричнево-белый6Желто-черный 12Сине-белый6Сине-черный
13Серо-синий7

-

 13Красный7Розово-синий

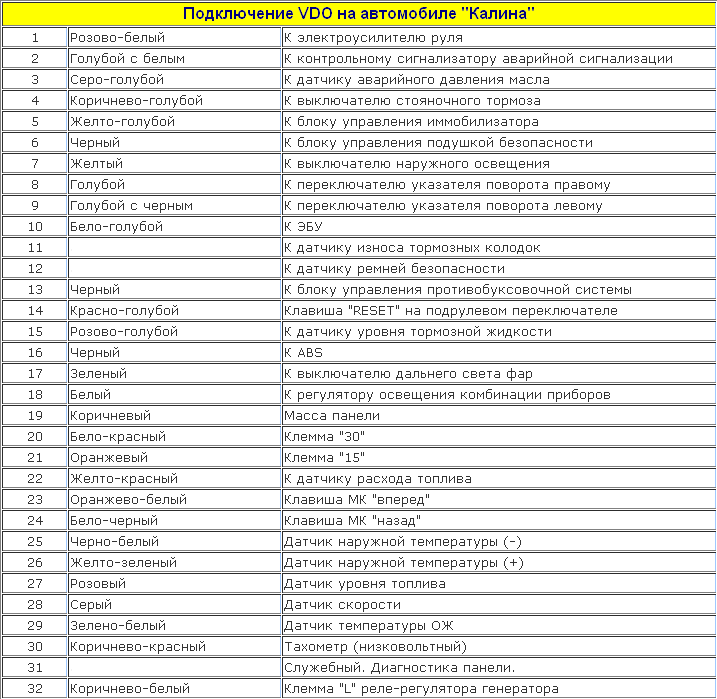

Подключение на ВАЗ 2110 КП от автомобиля "Калина"
---- п у с т о -----117Зелено - черный
Голубой - Белый218Белый
Серо - Голубой319Черный
Коричнево - Голубой420Красно - Синий
---- п у с т о -----521Оранжевый
---- п у с т о -----622Зеленый
Желто - Черный723Оранжево - Белый
Голубой824Бело - черный
Голубой - Черный925Черно - красный
Бело - Красный1026Розово - черный
---- п у с т о -----1127Розовый
---- п у с т о -----1228Серый
Черный1329Зелено - Белый
Красно - Синий1430Коричнево - Красный
Розово - Синий1531

---- п у с т о -----

Черный1632Коричнево - Белый



Панель "нового образца"
