Замена подсветки приборной панели ваз

Вряд ли кто-нибудь из владельцев классического ряда Жигулей, а именно ВАЗ 2103, ВАЗ 2105 и вплоть до ВАЗ 2107 отважиться похвалить дизайн приборной панели своего четырехколесного друга. Причем дело даже не столько в несколько «топорном» исполнении,  сколько в плохом обзоре и, в частности, в отвратительном освещении, которое не позволяет с достаточной скоростью реагировать на изменение параметров, свидетельствующих о состоянии автомобиля и характеристиках движения. Впрочем, если положить руку на сердце, то немаловажное значение имеет и вполне естественное желание каждого из нас, сделать хоть что-нибудь для того, чтобы авто выделилось из серой массы себе подобных.

Что же касается изменения стиля освещения приборной панели, то эта задача хотя и не относится к заведомо простым, все же является вполне выполнимой и при некотором старании и затрате времени и сил, вполне выполнима. Несмотря на стремительное развитие технологий, в области источников света заметный прорыв совершен только в использовании светодиодов и именно они, на сегодняшний день, являются оптимальным вариантом в плане модернизации освещения приборных панелей автомобилей, относящихся к ранним сериям прошлых лет.

Сразу оговоримся - как бы нам не хотелось, но без глубокой разборки самой панели и каждого прибора в отдельности, нам не обойтись. Причем демонтировать придется не только приборы но и снимать с них приборные стекла.

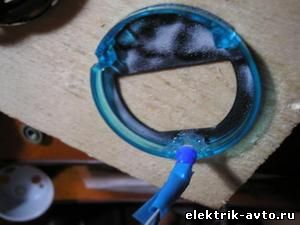

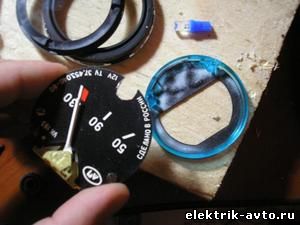

Другими словами нам необходимо получить доступ непосредственно к каждой шкале с уплотнительными прокладками, на которых, как раз, удобно размещать современный источник света в виде светодиода.В качестве инструмента для создания отверстия вполне подойдет  любая электродрель со сверлом соответствующего диаметра (стандартно 7 мм).



Так же придется просверлить  отверстия задней чести корпусов дорабатываемых приборов, с целью обеспечения вывода проводов для запитки светодиодов.

Кстати, довольно часто у спидометров в районе расположения штатной лампы находиться перегородка, которую можно смело удалять, после установки светодиода она будет только мешать и затенять шкалу от нового источника света. Светодиоды прикрепить можно при помощи клея или обычного герметика, при этом нужно постараться, чтобы они не выглядывали за край уплотнителя и не портили общей картины.

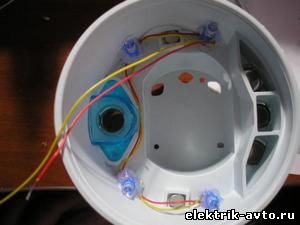

Подключение светодиодов производиться к тем же цепям, что использовались при работе старых лампочек, только необходимо помнить о том, что в случае применения обычных, а не автомобильных светодиодов, каждый из них нужно усилить резистором номиналом в 630 Ом. Из соображений достижения оптимального уровня освещения на маленькие приборы типа достаточно одного светодиода, а для больших приборов вроде спидометра и тахометра понадобиться три или даже четыре светодиода, спаянных последовательно.

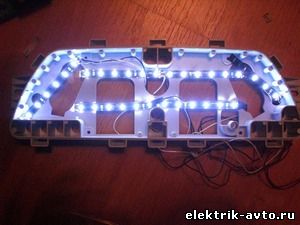

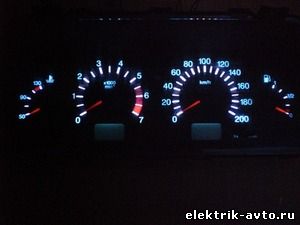

Не смотря на то, что выше мы вели разговор о ранних изделиях ВАЗа, вполне современные ВАЗ 2110, ВАЗ 2112 и ВАЗ 2114 только выигрывают при аналогичном обновлении освещения. К тому же на этих автомобилях проделать подобную процедуру гораздо проще и не придется мучиться с трудоемкой разборкой отдельных приборов. В данном случае, в качестве источника света удобно использовать, так называемую светодиодную ленту, которая наклеивается с тыльной стороны каркаса приборной панели.



Единственная проблема, которая может возникнуть при разборке и сборке панелей таких автомобилей, так это демонтаж хрупких стрелок – к ним не следует прикладывать чрезмерных усилий и необходимо всегда помнить, что откручиваются они против часовой стрелки.
