Устройство плавного гашения света в салоне - двухканальное.

свет в салоне

Устройство плавного гашения света в салоне

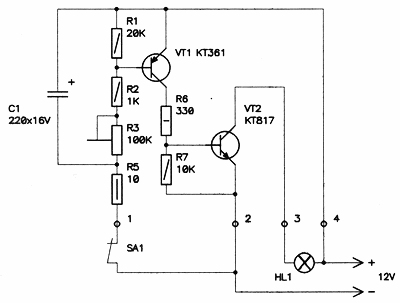

В современных иномарках можно наблюдать такой эффект, водитель открыл дверь - зажегся свет в салоне, закрыл, а свет плавно гаснет. Владельцам более старых машин можно сделать точно также, если собрать прибор изображенный на рисунке. Когда дверь закрыта выключатель SА1 разомкнут, транзисторы VT1 и VT2 закрыты и лампа не светится. Если дверь открыть транзисторы откроются и свет в салоне загорится в полный накал. Одновременно будет заряжен конденсатор С1. Теперь если дверь закрыть SА1 разомкнется и свет начнет плавно гаснуть по мере разряда С1.




Параллельно выключателю SА1 можно подключить сколько угодно выключателей, например на все двери. При этом свет будет реагировать на открытие и закрытие любой двери. В качестве SA1 могут быть использованы штатные выключатели, вмонтированные в двери.

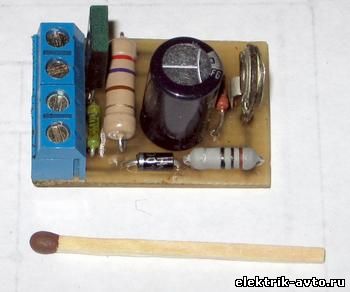

Рис.3. Собранное устройство.

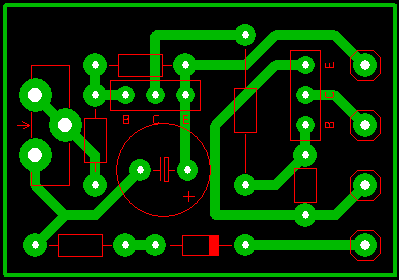

Если на Вашем автомобиле установлена охранная сигнализация, которая использует эти выключатели в качестве датчиков то в разрыв между R5 и зажимом 1 надо включить диод FR107 анодом к резистору. Транзистор VT2 надо установить на совсем маленький радиатор площадью 4-6 см2, тепло на нем выделяется только во время снижения яркости лампы. Резистором R3 добиваются оптимальной скорости затухания лампы. Если предел регулировки будет недостаточным то можно попробовать подобрать резистор R6 в пределах 270 - 430 Ом. Печатную плату прибора удобно разместить под лафоном лампы освещения салона.

            И еще хочу отметить один момент, все наши автомобили когда то ломаются, и мы спешим быстрее отремонтировать. Вот для этих целей создаются магазины, фирмы, компании, которые предлагают нам запчасти. Вот и я знаю отличную фирму продажа автозапчастей для иномарок, которая зарекомендовала себя на этом рынке, только с положительной стороны.


ОБСУДИТЬ ЭТУ СТАТЬЮ НА ФОРУМЕ...
Просмотров: 7686 | Категория: Статьи по автоэлектрике | Добавил: пупок (13.03.2012) | Теги: схема | Рейтинг: 2.0/1
| Комментарии: 5
Всего комментариев: 5
5
кто мне ответит)

4
А если у меня в светильнике 4 лампы по 12 вольт 3W, какой мне нада ставить конденсатор? на сколько мКф?

3
а я так надеялся cry

1
а где устройство которое было построено на пике ?

2
На ту схему не было прошивки...
