BMW3(E46)Бортовое электрооборудование

Спецификации


Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом


Расположение электронных блоков управления системами автомобиля на кузове





.








Лампы накаливания 12 В

Тип

Мощность, Вт

Ближний свет

Н7

55

Дальний свет

Н1

55

Сигналы поворота передние

Р

21
Стояночный свет передний
W
5
Противотуманная фара передняя
НВ4
55
Боковой повторитель поворота
W
5
Сигнал поворота задний
P
21
Стоп-сигнал/задний фонарь
Р
21/4
Фонарь заднего хода
Р
21
Задний туманный фонарь
Р
21
Освещение номерного знака
С11
5
Дополнительный стоп-сигнал
светодиодная рейка1)
Внутреннее освещение
софит
5
Лампа подсветки чтения
XE
6
Подсветка района ног, кармана
софит
5
Освещение багажника/ двигательного отсека
софит
10
Подсветка косметического зеркала
софит
10
1) При выходе из строя одного светодиода замене подлежит весь стоп-сигнал.

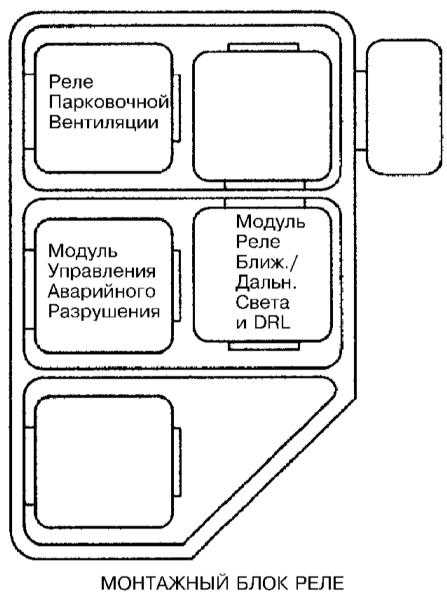

Коробки реле и предохранителей




Зависит от оборудования автомобиля и года его выпуска. Схема расположения предохранителей находится в вещевом ящике под платой предохранителей.



.


Расположение предохранителей






Расположение коробки реле позади вещевого ящика



.

1 — реле топливного насоса;
2 — реле вентилятора отопителя

3 — реле противотуманных фар
4 — реле звуковых сигналов


Коробка реле в двигательном отсеке. Показана модель 320d со снятой крышкой



1 — главное реле DDE (320d)
реле катушек зажигания, клемма 15 (320i, 323i, 328i).
2 — прибор управления предварительного накала (320d)
главное реле DDE (все бензиновые двигатели)

3 — реле стеклоочистителя


Цветовая маркировка предохранителей

Ток, А

Цветовая маркировка

5

Светло-коричневый

7.5

Коричневый

10

Красный

15Синий
20Желтый
30Зеленый

Усилия затягивания резьбовых соединений

Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.

*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно

Автомобили данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.

Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.

При выполнении любых работ по ремонту и обслуживанию компонентов системы электрооборудования необходимо в обязательном порядке предварительно отсоединять отрицательный провод от батареи во избежание получения электротравмы и/или возгорания.
