Установка сигнализации Bruin

Автомобильные охранные системы линейки Bruin являются надежными защитниками легковых автомобилей любой марки от угона или несанкционированного проникновения. Несмотря на вполне доступную цену данные «автоугонки» обладают достойным перечнем выполняемых функций и стабильно высокой надежностью работы. Как правило, подобные системы устанавливаются профессиональными специалистами, имеющими большой опыт работы, однако при наличии технических навыков и при условии выполнении некоторых правил с подобной работой может справиться и рядовой автолюбитель.

Общие рекомендации по установке компонентов автосигнализации Браун

  • Перед началом выполнения работ настоятельно рекомендуется отсоединить «минусовую» клемму аккумулятора;
  •  Компоненты системы необходимо располагать таким образом, чтобы они находились на максимальном удалении от источников тепла и влаги;
  •  Не следует забывать о том, что различные устройства сигнализации и прочая электроника в автомобиле могут оказывать друг на друга влияние в виде помех, поэтому размещать их нужно подальше друг от друга;
  • Следует учитывать, что чем меньше длина соединительных проводов, тем надежнее работает автосигнализация  Bruin;
  • Блок управления сигнализации, как правило, располагают внутри салона. Правильнее всего будет разместить его в свободном пространстве за приборной панелью;
  • Антенну радиоприемного блока крепят на максимальной высоте на лобовом стекле, следя за тем, чтобы  она находилась на расстоянии не менее  5-ти см от металлических деталей кузова и линий электропроводки. Запрещается сворачивать антенну петлями, либо ее укорачивать или удлинять;
  • Сирену можно установить в двигательном отсеке, под подкрыльниками или в любом другом месте недоступном для посторонних лиц. Рупор сирены разворачивают вниз или в сторону, для предотвращения попадания в него мусора или влаги. При комплектации сирены дополнительным автономным питанием следует предусмотреть доступ для сервисного ключа;
  • Концевые выключатели охраны капота и багажника врезают в защищенные от стока влаги участки. При  закрытом положении охраняемых плоскостей у выключателей должен основаться свободный ход штока не менее 6-ти мм.

Распиновка и назначение проводов сигнализации Bruin

Основной 16-PIN разъем:

  1. Черный провод общего корпуса – подсоединяется при помощи болтового соединения к металлическому элементу кузова автомобиля;
  2. Красный провод питания системы – подключается к источнику питания +12В (через предохранитель на 15А);
  3. Красно- белый провод – «минус» дополнительного канала;
  4. Белый провод - «минус» первого выхода на габаритные огни;
  5. Оранжево-белый провод – «минус» выхода на стеклоподъемники;
  6. Белый провод – «минус» второго выхода на габаритные огни;
  7. Контакт не задействован;
  8. Коричневый провод выхода на сирену – подсоединяется к «+» сирены;
  9. Оранжевый провод – «минус» выхода на блокировку запуска двигателя;
  10. Сине-белый провод – на включение салонного освещения;
  11. Желтый провод информационного входа «зажигание» - подключает я к клемме замка зажигания, на которой появляется +12В при  постановке ключа в положение «включено» и «стартер»;
  12. Фиолетовый провод  - «+» входа датчиков дверей;
  13. Желто-черный провод - «минус» входа датчика капота;
  14. Зелено-белый провод - режим  Anti-Hijack;
  15. Синий провод – «минус» входа датчика багажника;
  16. Зеленый провод – «минус» входа датчиков дверей.

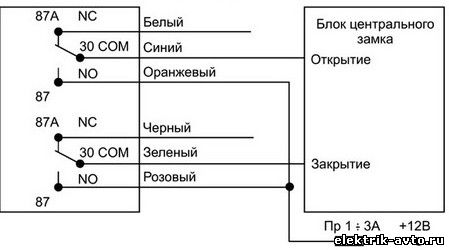

6 PIN разъем центрального замка

  1. Черный провод – на нормально замкнутый контакт управления центральным замком (закрытие);
  2. Зеленый провод – на центральный контакт реле управления центральным замком (закрытие);
  3. Розовый провод – на нормально разомкнутый контакт реле управления ЦЗ (закрытие);
  4. Белый провод – на нормально разомкнутый контакт реле управления ЦЗ (открытие);
  5. Синий провод – на центральный контакт  на реле управления ЦЗ (открытие);
  6. Оранжевый провод – на нормально разомкнутый контакт реле центрального замка (открытие).

Остальные разъемы и жгуты предназначены для подсоединения «секретной» кнопки, предупреждающего светодиода, датчика удара и приемопередающего контура.

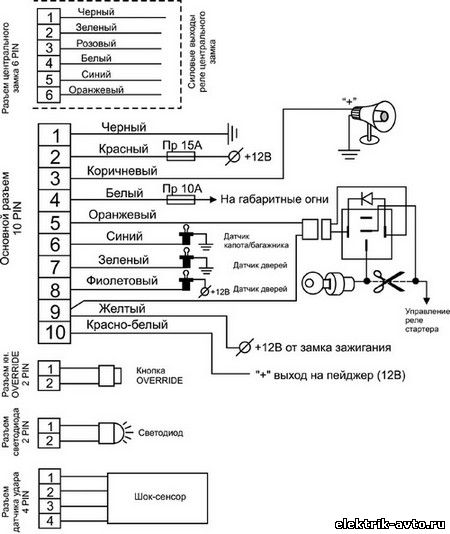

Приведенная ниже схема подключения сигнализации дает общее представление о подключении компонентов системы с учетом цветной маркировки проводов и помогает избежать грубых ошибок.
