Установка сигнализации на УАЗ Патриот

УАЗ Патриот успешно занял достойное место среди внедорожников бюджетного класса, и нет ничего удивительного в том, когда владельцы таких автомобилей чувствуют себя неуютно при отсутствии на них полноценной охранной сигнализации. Вполне понятно, что при современном изобилии сигнализаций различных классов и марок, а также при наличии многочисленных автосервисов готовых охотно предоставить свои услуги по монтажу, данная проблема вполне решаема. К сожалению, для ряда автовладельцев, в виду дефицита материальных средств, такой путь не всегда возможен и в данном случае имеет смысл попробовать выполнить установку автосигнализации на  UAZ Patriot (УАЗ-3163) своими силами.

Сразу оговоримся, что говоря о выборе конкретной автомобильной сигнализации с целью ее самостоятельной установки имеет смысл обратить внимание на линейку сигнализаций Pandora, специально интегрированной как под немецкие авто, так и под российские образцы автопрома (Kalina, Granta,Priora), не забыт в том числе UAZ Patriot, для которого прекрасно подходит  модель Pandora LX 3030 на примере которой и будем рассмотрен процесс монтажа.





Подготовительные работы

Следует отметить, что в отличие от прочих марок автомобилей при выполнении установки охранной системы  Pandora на UAZ Patriot не придется выполнять объемной и сложной разборки и в данном случае придется демонтировать всего лишь четыре элемента салона:

  • Приборную панель, за которой выполняется основная часть электрического монтажа;
  • Декоративную накладку торпедо под рулем (с целью установки сервисной кнопки Valet);
  • Левую зашивку приборной панели (для протягивания проводов к RF-модулю);
  • Правую кик-панель для протяжки линии к концевому выключателю багажника.



Так как многие снимаемые детали закреплены на довольно хрупких пластиковых клипсах – не помешает иметь под рукой набор специального инструмента в виде пластиковых «фомок».

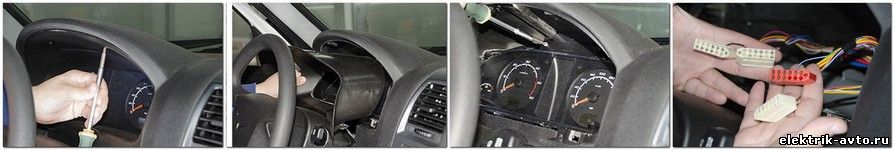

При непосредственном выполнении демонтажных работ, прежде всего, откручиваются два винта крепления лицевой части приборной панели, после чего появляется возможность вытянуть пластиковую накладку на себя. Для снятия внутренней части приборной панели придется открутить четыре самореза и после снятия панели открывается доступ к четырем разъемам – справа красный и белый, а слева два белый. Перед отстыковкой разъемов желательно нанести на них метки, чтобы в дальнейшем предотвратить перепутывания при монтаже.







Выполнение подключений

Ниже приведена схема подключения сигнализации Pandora LX 3030, позволяющая избежать грубых ошибок и получить общее представление об ее конфигурации.





Что касается практического исполнения основных соединений, то они выполняются следующим образом:

Так как управление центральным замком и контроль за состояние концевика багажника осуществляется по серо/красному проводу подключенному LIN-шине –  к этому же проводу (в разрыв)подключаем соответствующую цепь сигнализации.





Аналогичным образом подключаем сигнализацию параллельно CAN-шине автомобиля (витая пара из коричневого с белым и серым проводов) – оранжево/черный провод к коричнево/белому, а оранжево/белый к серому. В общем случае, по данной шине  Pandora LX 3030  по состоянию тахометра получит информацию о том, заведен двигатель или нет.





Основное питание +12В в сети автомобиля производится по толстому проводу розового цвета – к нему подключаем плюсовой  красный провод сигнализации.





Статус ручного тормоза определяется зелено-красным проводом (в красном разъеме приборной панели) – к нему мы подключаем зелено/оранжевый провод.





Подключение к зажиганию соответствующей цепи сигнализации производится аналоговым способом. В противном случае при включении зажигания будет поднята тревога. Иными словами желтый провод сигнализации необходимо подключить к толстому синему проводу зажигания.





Работа поворотников у УАЗа обеспечивается бело/голубым и оранжевым проводами в красном разъеме. Для реализации функции световой сигнализации к ним параллельно подключаются серо/красный и серо/черный провода. Третий сигнальный провод (серого цвета) подключаем к цепи +12В.







Подключение и установка комплектующих

Как правило, концевик в двери багажного отделения UAZ Patriot и его состояние контролируется через синий провод с оранжевой полосой. Именно к этому проводу следует параллельно подключить коричнево/белый провод от охранной системы.

При установке сигнализации Pandora LX 3030 нет необходимости искать и подготавливать место под установку сигнального светодиода, так как данный элемент является составной частью RF-модуля. Сам модуль, как правило, приклеивают на лобовое стекло, а провода от него протягивают под левую накладку на передней стойке, пропустив под приборную панель через левую зашивку торпедо.

Сирену удобно крепить в двигательном отсеке непосредственно к болту, при помощи которого крепится фара. В этом случае не придется ломать голову над креплением и сверлить дополнительные отверстия. Проводку сирены можно без особого труда проложить в салон используя протяжку.





 В связи с тем, что внутри базового блока имеется универсальный датчик удара и наклонов, блок следует жестко крепить к металлической поверхности кузова. Благодаря незначительным размерам он прекрасно разместиться в скрытом месте на балке.
