Как подключить усилитель к автомагнитоле

  • 1.9 Рейтинг
  • 17911 Просмотров
Если вас интересует вопрос, как подключить усилитель к автомагнитоле, то следует знать, что это процесс, который потребует от вас некоторых технических знаний и определенных запчастей. Вам обязательно понадобится купить:
  • провод питания усилителя
  • предохранитель
  • провод подключения линейного выхода магнитолы и линейного входа усилителя
Провода питания - это отдельный разговор, так как необходимо учитывать мощность каналов и КПД, так как кабель может греться.

Что касается предохранителя, то его следует выбирать с учётом величины потребляемого тока, то есть его величина должна быть немного больше. Величины стандартные - от 30 до 100 А. К примеру, мы выбрали 40 А. Устанавливать его необходимо как можно ближе к аккумулятору. Это обеспечивает своевременное срабатывание в случае замыкания. Схема подключения достаточно проста, так как предохранитель устанавливается в пластиковую колбу.

Подключение усилителя к автомагнитоле производится с помощью межблочного кабеля. Этим кабелем подводится звуковые сигналы. При выборе межблочного кабеля, следует обратить внимание на изоляцию проводов и её качество. Немаловажным значением обладают и коннекторы. Кабелей понадобится ровно столько, сколько каналов используется в автомагнитоле. Следует соединить линейные входы усилителя и линейные выходы магнитолы.



Далее схема предусматривает включение усилителя. На вход Remote следует подать +12. После включаем усилитель с магнитолы или кнопкой. Первый способ предусматривает соединение автомагнитолы и входа Remote непосредственно на усилителе. Что касается второго способа, то можно поставить кнопку в любом удобном месте, а на замыкающий контакт подключить вход Remote. Второй контакт соединяется с плюсом сети, и можно использовать прикуриватель.

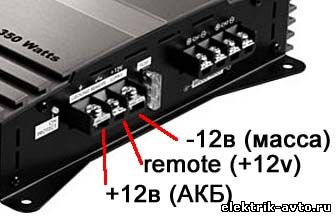

Инструкция подключения своими руками предусматривает прокладку проводов через моторный отсек. Что касается салона, то их следует вести через техническое отверстие, при этом защищая изолентой от перетирания. Красный питающий подключается к усилителю, и выбираем Batt или контакт +. Черный - на GND. Межблочные провода подключаются так: Front – это передние динамики, Rear – задние, белый разъём – левый канал, красный – правый.
