Делаем поворотник на зеркале своими руками

Автоэлектрик.Делаем поворотник на зеркале своими руками


Сейчас у америкосов пошла новая тенденция, дублировать поворотник на зеркальном элементе!
как оказалось это можно сделать и самому!
Снимаем зеркала (стёкла) с авто и несём домой.
Инструмент:


Феном разогреваем зеркало и с помощью ножа и зубочисток снимаем стекло с пластика:




Снимаем так,чтоб белая клейкая поверхность осталась на стекле а не на пластике.Она служит как для крепления зеркала к пластику,так и прикрывает нагревательный елемент.После етого опять греем



Окуратно поддев ножом нагревательный елемент,оттягиваем его



На тетрадном листе в клеточку делаем шаблон нашего повторителя (геморно,но надо.Дело в том,что диод,даже белый ультраяркий не пробивает чёрный слой на нашем зеркале,его прийдёться снимать,но об етом позже)



Я размечал через 5мм.Потом на том же тетрадном листе (по клеточкам не прогадаешь с расстоянием между диодами) параллельно подпаиваем на отрезок любого одножильного провода диоды.У меня 7 штук.



Получаем вот такой нехитрый "светильник"



Крепим бумажный шаблон на зеркало



А вот теперь начинается Геморой с большой буквы.Делаем разметку.Нужно окуратно снять черный слой,не повредив зеркальный!
Я это делал скальпелем



После нанесения разметки снимаем шаблон и округляем метки.Мне идеально подошло отверстие на ножовочном полотне.Контур чертил иголкой



Дальше всё просто:с помощью небольшого количества термоклея крепим наш "светильник" к зеркалу,в местах,где наибольшее расстояние между дорожками нагревателя делаем дырки и выводим концы от "светильника",делаем отверстия в пластике-креплении под ети же концы,снова греем феном,садим всё на место,коротче говоря,производим сборку в обратном порядке.После чего получаем результат:



Вышеперечисленное делаем со вторым зеркалом и получаем:



Ставим на машину и подключаем через сопротивление,соблюдая полярность к повторителю,который уже имеется на нашем зеркале.
На машине выглядит так:
днём

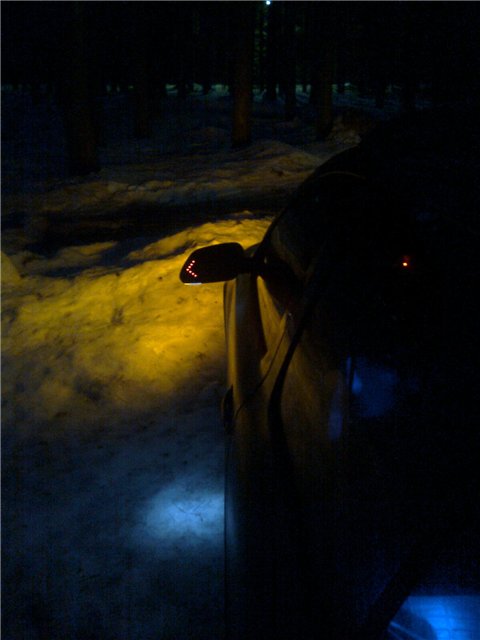

ночью
