Электросхема автомобильный "ночник"

Электросхема автомобильный "ночник"
Оставленная на стоянке возле дома автомашина темной ночью может стать абсолютно невидимой, это касается и остановки на обочине шоссе для сна. В результате такая "невидимка" может пострадать от неосторожных действий посторонних лиц или стать причиной аварии.Если вы автоэлектрик или автолюбитель, то спаять схему не составит труда.
Штатные габаритные огни не решают проблемы, поскольку потребляют значительный ток и могут "посадить" аккумулятор, особенно в зимнее время, на морозе.
Частично проблему решает установка дополнительных огней на сверхярких светодиодах. Достаточно двух-трех светодиодов, чтобы сделать авто заметной в темноте, а если они будут еще и мигать, -это дополнительно привлечет внимание и даже обезопасит от угона или ограбления (имитация сигнализации). Недостаток такой стояночной сигнализации в том, что её нужно включать и выключать, но эту работу можно поручить несложному фотореле, которое будет автоматически включать цепь светодиодов с наступлением темноты и выключать утром.

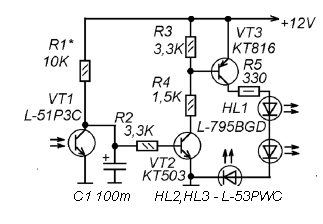

На рисунке приводится схема одного из возможных вариантов такого фотореле. Роль светового датчика выполняет фототранзистор VT1. Когда светло он освещен и поэтому открыт. Базовая цепь VT2 шунтирована и VT3 закрыт, цепь из двух сверхярких (HL2, HL3) и одного мигающего(HL1) светодиодов выключена. В темноте VT1 закрывается, что приводит к открыванию VT3 и включению светодиодов. Налаживают фотореле подбором R1.
