Стоп сигнал на светодиодах своими руками

Автоэлектрик.Стоп сигнал на светодиодах своими руками.

Популярная опция тюнинга отечественных автомобилей - установка повторителей стоп-сигнала. Раньше такие устройства делали на основе ламп накаливания, которые либо включались одновременно с зажиганием стоп-сигналов автомобиля, либо выполняли различные световые эффекты, типа удлиняющейся и укорачивающейся линии. Недостаток всех этих устройств - именно лампы накаливания. Свет дают желтоватый и часто перегорают.
На появление на рынке сверхярких светодиодов автолюбители и установщики отреагировали быстро - стали устанавливать синие светодиоды в блоки фар и на "брызгалки” стеклоомывателей. Но повторителей стоп-сигнала на такой базе пока встречается очень мало. А преимущества перед лампами очевидны - необычный "электронный” свет, высокая надежность.

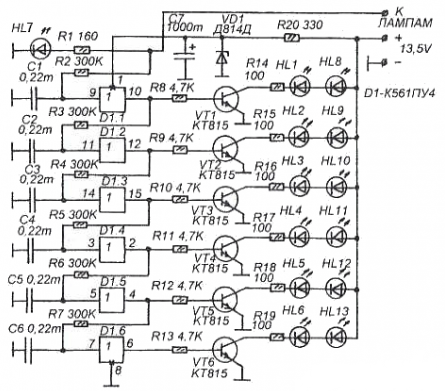

На рисунке в тексте светодиодная схема повторителя стоп-сигнала на микросхеме К561ПУ4, содержащей четыре КМОП повторителя уровня. Элементы включены последовательно через RC-цепи, вносящие задержку в распространив уровня. При включении стоп-сигнала первым зажигается светодиод HL7, расположенный посредине линии составленной из светодиодов HL1-HL13 (светодиоды располагаются в линию в порядке номеров, обозначенных на схеме). Затем, постепенно зажигаются и все остальные светодиоды.
Получается световой эффект, при котором включение стоп-сигнала сопровождается зажиганием световой точки, а затем, она превращается в удлиняющуюся линию. После выключения стоп-сигнала, сначала гаснет средний светодиод (HL7) а затем, постепенно гаснут остальные. Получается как будто светящаяся линия разорвалась на две короткие линии, которые укоротились постепенно до двух точек и исчезли.
Параметрический стабилизатор на R13-VD1 служит для ограничения напряжения на микросхеме, чтобы не она не вышла из строя от выбросов напряжения в бортовой сети автомобиля.
Светодиоды синего цвета свечения, в бесцветных корпусах, внешне похожих по форме на АЛ307. Марка автору не известна (в магазине было написано : "Светодиоды импортные сверхяркие, синие”, другой информацией продавцы не располагали).
Первоначально использовались транзисторы КТ315, но проработали они не долго и были замены на более мощные КТ815.
Микросхема К561ПУ4 относительно редкая, при необходимости её можно заменить двумя К561ЛН2, включив по два её инвертора последовательно. Получится по три повторителя в каждой микросхеме.
Установить желаемую скорость воспроизведения светового эффекта можно подбором сопротивлений резисторов R2-R7.
