Заводские цвета и расположение проводов автомобиля

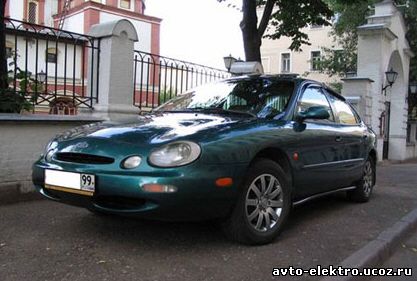

Ford Taurus 1997 года

МОДЕЛИ:

  • Taurus G седан
  • Taurus GL седан и универсал
  • Taurus LX седан и универсал
  • Taurus SHO седан

    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  •  стереофонический AM/FM радиоприёмник ( только G,GL, и GL) универсал);
  •  стереофоническая AM/FM-магнитола с логической схемой и шестью динамиками (только LX, SHO и LX универсал);
  •  противоугонный иммобилизирующий кодированный ключ зажигания (только LX, SHO и LX универсал);
  •  электронная система контроля параметров работы двигателя EEC-V;
  •  замки безопасности для детей на задних дверях.

    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ПО ЗАКАЗУ:

  •  аудиосистема MACH Audiophile с высококачественным тюнером, цифровым процессо-ром/эквалайзером и акустикой мощностью 15 ватт на канал;
  •  CD-ченджер на 6 дисков;
  •  центральный замок, противоугонная охрана;
  •  привод замков дверей;
  •  стереофоническая AM/FM-магнитола;
  •  аудиосистема Ford JBL (только седаны);
  •  сотовые телефоны.
ЦВЕТА ШТАТНЫХ ПРОВОДОВ
Цепь Цвет Полярность Расположение
12 вольт постоянного напряжения Светло-зеленый/фиолетовый и жёлтый Положительная Жгут замка зажигания
Стартер Красный/светло-синий Положительная Жгут замка зажигания
Зажигание Красный/светло-зеленый Положительная Жгут замка зажигания
Зажигание #2 Серый/желтый Положительная Жгут замка зажигания*
Отопитель/кондиционер Красный/светло-синий Положительная Жгут замка зажигания
Освещение салона Черный/светло-голубой Положительная Плафон под "торпедой"
Стояночные огни Коричневый Положительная Выключатель фар
Замок багажника (седан/универсал) Черный/розовый - Плафон в багажнике
Замок багажника (универсал) Белый/фиолетовый Отрицательная Правая сторона грузового отсека в блоке диодов
Открывание багажника Серый/красный Положительная Выключатель открывания багажника**
Привод закрывания замков дверей Розовый/жёлтый Отрицательная*** Моторный щит
Привод открывания замков дверей Розовый/светло-зеленый Отрицательная*** Моторный щит
Привод открывания только замка двери водителя Красный/белый Обратная Панель приборов, блок предохранителей
Отключение штатной охранной системы Розовый/белый Отрицательная Моторный щит со стороны водителя
Фары Красный/жёлтый Положительная Выключатель фар
Стоп-сигналы Красный/зеленый Положительная Выключатель над педалью тормоза
Фонари заднего хода Чёрный/розовый Положительная Выключатель не ведущем мосту в блоке с коробкой передач****
Тахометр Коричневый/желтый - Модуль управления силовой передачей*****
Клаксон Фиолетовый/оранжевый Отрицательная Жгут рулевой колонки******
Предупредительный сигнал замка зажигания Чёрный/розовый Отрицательная Жгут замка зажигания
Поднятие левого переднего стекла Черный/белый - Основной выключатель
Опускание левого переднего стекла Оранжевый/белый - Основной выключатель
Поднятие правого переднего стекла Белый/желтый - Основной выключатель
Опускание правого переднего стекла Коричневый/синий - Основной выключатель
Поднятие левого заднего стекла Желтый/синий - Основной выключатель
Опускание левого заднего стекла Серый/оранжевый - Основной выключатель
Поднятие правого заднего стекла Желтый/черный - Основной выключатель
Опускание правого заднего стекла Красный/чёрный - Основной выключатель
Обогреватель заднего стекла Темно-синий/оранжевый Отрицательная Выключатель обогрева заднего стекла
Цепь Цвет Размер Расположение
Левый передний динамик (+) Оранжевый светло-зеленый 6х8 Передние двери
Левый передний динамик (-) Светло-синий/белый 6х8 Передние двери
Правый передний динамик (+) Белый/светло-зелёный 6х8 Передние двери
Правый передний динамик (-) Темно-зеленый/оранжевый 6х8 Передние двери
Левый задний динамик (+) Серый/светло-синий 6х8 *******
Левый задний динамик (-) Коричневый/желтый 6х8 *******
Правый задний динамик (+) Оранжевый/красный 6х8 *******
Правый задний динамик (-) Коричневый/розовый 6х8 *******
Примечание:

* По серому/жёлтому проводу подаётся питание на мотор вентилятора.

** В моделях с центральным замком провод замка багажника - розовый/оранжевый с отрицательной полярностью на модуле дистанционного открывания замков дверей или розовый/жёлтый с отрицательной полярностью на выключателе открывания багажника. См. схему положительного импульса открывания багажника.

*** См. дополнительную схему отрицательного импульса привода замков дверей.

**** Чёрный/розовый провод с положительной полярностью проходит также и через 42-штырьковый разъём под панелью приборов со стороны водителя.

***** Провод модуля управления силовой передачей расположен на задней стенке моторного щита со стороны пассажира, имеет коричневый/жёлтый цвет и подходит к клемме №48.

****** В жгуте рулевой колонки цвет минусового провода клаксона меняется с фиолетового/оранжевого на тёмно-синий.

******* У седанов динамики 6Х8 дюймов расположены на задней полке; у универсалов эти динамики расположены в двери грузового отсека сзади.
