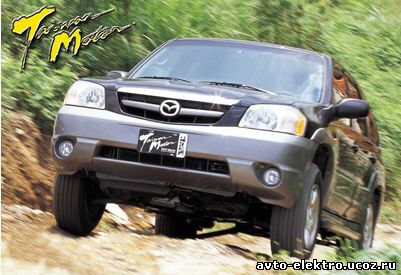

Mazda Tribute 2001 характеристики, схемы проводов, инструкции.

  • 0.0 Рейтинг
  • 82 Просмотра

Заводские цвета и расположение проводов автомобиля

Mazda Tribute 2001 - 2002 годов выпуска

Цепь Цвет Полярность Расположение
Стартер: бурый/светло- синий
Зажигание #1: светло- зеленый/фиолетовый Жгут замка зажигания
Зажигание #2: Нет данных
Зажигание #3: Нет данных
Дополнительные устройства: черный/светло- зеленый

Жгут замка зажигания

Стоп-сигнал: светло- зеленый (+)

Педаль тормоза

Тахометр:
Парковочные огни:

коричневый

(+)

Панель водителя

Фары:

красный/белый

(-)

Рулевая колонка или модуль электронники **

Дизельные свечи накаливания:

Нет данных

Обходной провод сцепления:
12 вольт постоянного тока:

красный/светло- синий

Жгут замка зажигания

Выключение штатной сигнализации:

синий/светло- зеленый

(-)

Модуль электроники **

Клаксон:

желтый/светло- зеленый

(-)

Рулевая колонка

Запирание центрального замка:

розовый/белый

Кик-панель водителя или модуль электроники ***

Отпирание центрального замка:

розовый/белый

Кик-панель водителя или #модуль электроники ***

Привод багажника:

Нет данных

Концевики дверей:

фиолетовый/светло- зеленый

(-)

Модуль электроники **

* Автомобиль оборудован иммобилайзером.

** Модуль электроники находится под в полу под центральной консолью справа от педали газа.

*** Отрицательный, 1 кОм - запирание. Отрицательный 0 Ом - отпирание.
