Полностью оптономная система зажигания изготовление

Система со статическим распределением энергии (так называемая двухискровая система зажигания) серийное применение на отечественных автомобилях нашла в 1986 году на модели ВАЗ-21083-02 с микропроцессорным зажиганием. рис 1Специально для нее НИИАвтоприборов совместно с московским заводом АТЭ-2 разработал двухискровую катушку высокой энергии с индексом 29.3705. Система включала специализированный контроллер «Электроника МС-2713-01», двухканальный коммутатор 42.3734, две катушки 29.3705, каждая из которых обслуживала свою пару цилиндров и необходимые датчики. В 1992 году на конвейере АТЭ-2 появилась новая катушка 3009.3705, сделанная по лицензии французской фирмы «Дюселье».

Первые попытки ампутации контроллера МС-2713-01 и замена его на распределитель зажигания были предприняты в связи с выходом его из строя на реэкспортных ВАЗ-2108-02. Оказалось, что двухканальный коммутатор работает и по упрощенной схеме (без сигнала «зажигание»). Оставалось только изменить конфигурацию магнитного экрана для получения требуемой формы сигнала «выбор канала». После анализа схемотехники двухканального коммутатора заодно был опробован и вариант с двумя обычными коммутаторами.

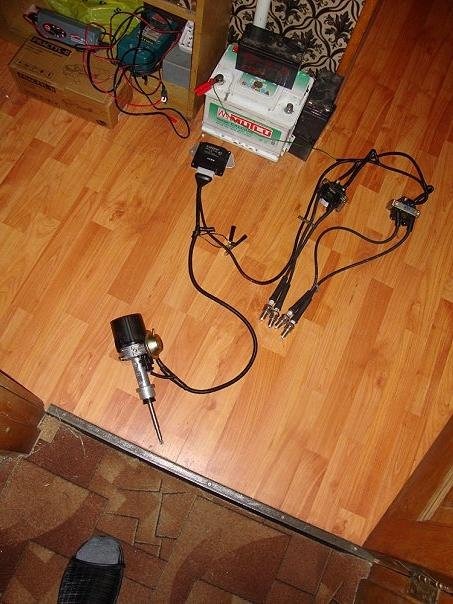

Для установки аналогичной системы (рис. 2) на классический ВАЗ Вам необходимо приобрести двухканальный коммутатор 951.3734 (желательно производства ООО «АСТРО», рис 2 так как в нем реализована защита выходного транзистора по напряжению, а вывод 3 выдает сигнал для аналогового тахометра), две двухвыводных катушки зажигания и бесконтактный распределитель зажигания (рис. 3). Однако есть некоторые тонкости, о которых необходимо знать, чтобы не ухудшить параметры своего автомобиля. На двигатели 2103 и 2106 со степенью сжатия 8.5 штатно устанавливается распределитель зажигания 38.3706. Распределитель зажигания 3810.3706 предназначен для установки на двигатель объемом 1.7 литра, который имеет степень сжатия 9.2. Соответственно, эти трамблеры имеют различные характеристики центробежного и вакуумного регуляторов опережения зажигания. Максимальное опережение зажигания центробежным регулятором трамблера 3810.3706 меньше: 23 градуса по коленвалу (11.5 градуса по трамблеру) против 31 градуса по коленвалу (15.5 градуса по трамблеру) у 38.3706. Максимальное опережение, задаваемое вакуумным регулятором на 3810.3706 составляет 18 градусов по коленвалу (9 градусов по трамблеру), а на 38.3706 — 12 градусов по коленвалу (6 градусов по трамблеру). Для двигателей 2101, 21011 и 2105 выпускается распределитель 38.3706-01, отличающийся от 38.3706 только уменьшенной длиной приводного вала. Если распределитель 3810.3706 поставить на двигатель с низкой степенью сжатия, то он (двигатель) будет работать в неоптимальном режиме. Теперь о доработках.

рис 3

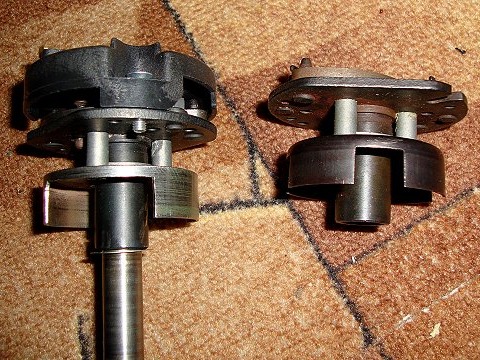

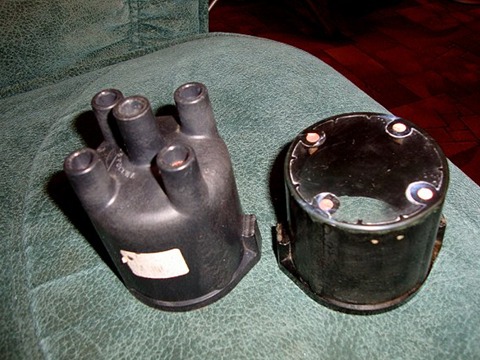

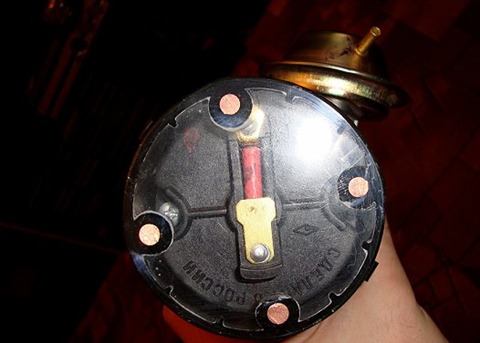

Разберите трамблер и аккуратно демонтируйте экран с прорезями (рис. 3 — справа). Из электротехнической стали изготовьте аналогичный экран с двумя прорезями (рис. 3 — слева), расположенными под углом 1800 друг относительно друга и установите их на место демонтированного экрана. Угловая ширина прорези 900. Хотя можно конечно доработать и обычный «контактный» распределитель зажигания. Доработки «контактного» распределителя заключаются в приобретении датчика Холла, изготовлении фигурной пластины для его крепления вместо контактов прерывателя, проточки кулачкового вала и изготовлении промежуточной втулки для установки экрана. Разъем устанавливается на нижней плоскости трамблера.

Двухискровые катушки зажигания устанавливаются на перегородке салона и моторного отсека, либо на кронштейне, закрепленном на крышке газораспределительного механизма двигателя (рис. 2). Коммутатор можно закрепить на левом брызговике моторного отсека.

ВНИМАНИЕ! Изменение скважности импульсов, подаваемых на коммутатор, приводит к увеличению времени, в течении которого транзистор находится в активном режиме. Это увеличивает тепловую нагрузку на выходной транзистор и требует более эффективного отвода тепла. При монтаже коммутатора на автомобиле обеспечьте хороший тепловой (и электрический) контакт с металлом кузова (используйте теплопроводную пасту КПТ-8 для уменьшения теплового сопротивления).

Схема работает следующим образом:

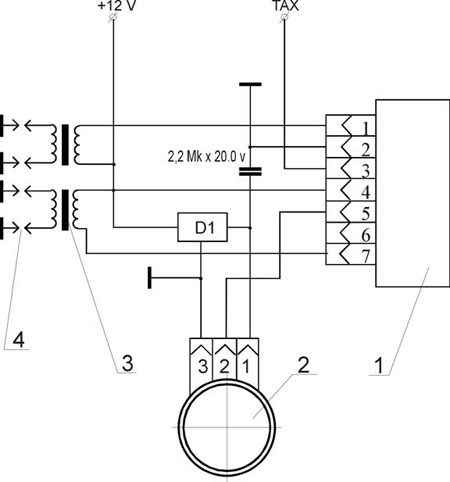

Сигнал с датчика Холла трамблера 2 (рис. 4) поступает на двухканальный коммутатор 1. Каждая из двух катушек 3 обслуживает два цилиндра двигателя, в которых такты сжатия и выпуска происходят одновременно, т.е. 1 и 4; 2 и 3. При пробое искрового промежутка свечи 4 в 1 цилиндре (такт сжатия), в 4 цилиндре так же происходит пробой, но так как в этом цилиндре происходит такт выпуска, падение напряжения между электродами свечи, а следовательно и энергия, выделяемая на на ней невелики. Поэтому основная часть энергии будет выделяться на искровом промежутке свечи первого цилиндра. Аналогичные процессы происходят и для 2 и 3 цилиндров. Питание датчика Холла обеспечивается интегральным стабилизатором напряжения D1 — 142ЕН5Б. Отсутствие бегунка и сопутствующих зазоров позволяет увеличить энергию искры и поднять надежность системы зажигания в целом. Кроме того, появляется возможность увеличить размер искрового промежутка свечи до 0,8…0,9 мм, что позволяет более эффективно поджигать рабочую смесь в цилиндре.
