Лада Гранта – ремонт и проверка стартера

  • 2.7 Рейтинг
  • 10676 Просмотров

Ввиду высокой загруженности в процессе эксплуатации стартер, устанавливаемый на автомобилях ВАЗ 2190 «Лада Гранта», нельзя назвать слишком надежным агрегатом. Однако даже пари возникновении сомнений в его исправности, прежде чем сразу пытаться разобрать и отремонтировать стартер рекомендуется выполнить несколько несложных проверок...







Предварительная проверка работоспособности стартера Лада Гранта

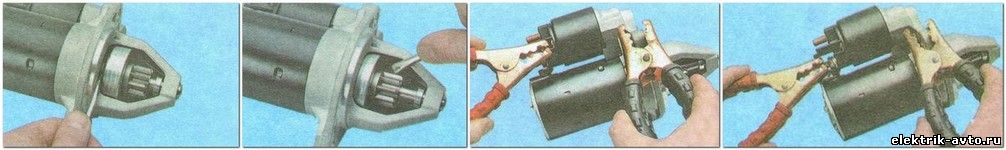

Прежде всего, необходимо проверить состояние механической части, для чего при помощи плоской отвертки оценивается легкость перемещения муфты, а также  проворачивание шестерни приводы (шестерня должна вращаться без заеданий и исключительно в направлении вращения якоря).



Для проверки общей работоспособности стартера понадобится аккумулятор и набор силовых проводов, обычно используемых для прикуривания (с зажимами типа «крокодил») при этом «минусовую» клемму аккумулятора соединяем с корпусом стартера, а «плюс» подключаем к управляющему выводу тягового реле. При нормальном состоянии тягового реле должен раздаться характерный щелчок, а муфта выдвинуться в переднее положение. При невыполнении указанных условий ремонт, скорее всего, ограничиться заменой тягового реле.



 Если претензий к работе тягового реле не имеется, отсоединяем провод от его управляющего вывода и подключаемся к нижнему контактному болту, при этом якорь должен начать вращаться (будьте осторожны, частота вращения более 5000 об/мин).





Разборка и ремонт стартера Лада Гранта

Выполняя разборку, в первую очередь  отворачиваем гайку крепления шины и отсоединяем шину от контактного болта тягового реле. На следующем этапе демонтируем тяговое реле, для чего выворачиваем два крепежных винта. Далее, слегка приподняв его вверх (при этом петля якоря снимается с рычага) вынимаем из гнезда якорь тягового реле.





Разбирая непосредственно сам стартер предварительно выворачиваем два крепежных винта и снимаем заднюю крышку вместе с щеточным узлом. После этого вынимаем из корпуса якорь и, сняв крышку, открываем механизм привода с редуктором. Далее отсоединяем механизм планерного редуктора.



В ходе профилактического осмотра и ремонта проверяется состояние зубьев планетарных шестеренок, а также их игольчатых подшипников. При  выявлении повреждений и явного срабатывания такие шестеренки меняются. Также у редуктора проверяется целостность пластмассовой опоры рычага. Она также не должна быть сильно изношена или деформирована.

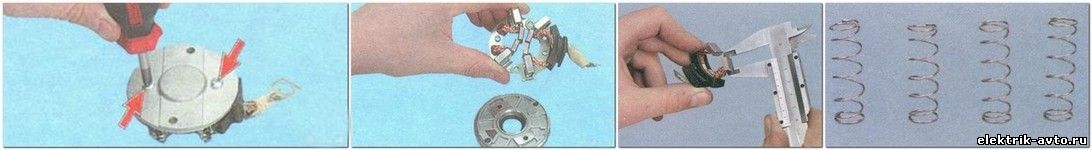

Для проверки состояния щеточного узла выворачиваем в крышке корпуса два винта и отсоединяем от нее щеточный узел. Последовательно отжимая фиксаторы извлекаем каждую щетку вместе с прижимной пружиной. Высота щеток должна быть не менее 4 мм (замер производится от края рабочей поверхности до «косички проводов), а пружины не должны быть слишком обжатыми и деформированными (дефектные элементы подлежат замене).

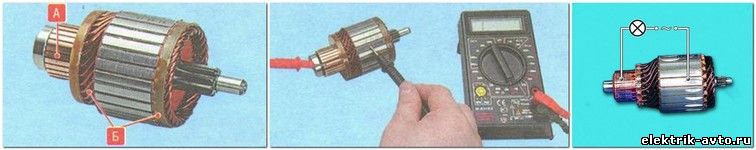

Что касается якоря стартера, то на  поверхности его коллектора (А) не должно быть следов подгорания, рисок и прочих механических повреждений. При выявлении таких дефектов допускается шлифовка  коллектора стеклянной шкуркой с мелким зерном. При пошатывании сердечка его биение относительно цапф должно быть не более 0,08 мм. В противном случае якорь меняется. У обмотки (Б) якоря проверяется надежность пайки выводов, а также состояние обмотки по торцам якоря. В обязательном порядке  проверяются обмотки и на отсутствие короткого замыкания при этом используют стандартный омметр или контрольная лампа с питающим напряжением 12 В. В последнем случае напряжение от аккумулятора следует подводить к сердечнику якоря и пластине коллектора (при отсутствии короткого замыкания лампа гореть не должна).





По окончании всех указанных проверок сборка стартера ВАЗ 2190 выполняется в обратной последовательности, при этом наносится свежая смазка на зубья шестерни привода, винтовые шлицы вала, планетарные шестерни и прочие подвижные части. В качестве смазки можно использовать ЦИАТИМ-201 ( 202, 203) либо Литол 24. По окончании ремонта и сборки рекомендуется проверить стартер на работоспособность по технологии, указанной выше.
