Подсветка внутренних ручек автомобиля

Подсветка внутренних ручек автомобиля своими руками



Очень часто видел на фотках дверных внутренних ручек. Очень хотелось себе такие,да того хотелось,что я не стал долго раздумывать и решил для себя надо сделать, обязательно надо подсветить...
В качестве источника света были выбраны светодиоды.Но столкнулся с проблемой,с тем,что нужного света красного в продаже не нашел,а в БМВ подсветка красно-коралловая. Диоды,которые попадались (красные) были или слишком красные, или рубиновые, или оранжевые. В тон моей машины не нашел,поэтому сделал маленькую хитрость.Я взял светодиоды белого цвета...

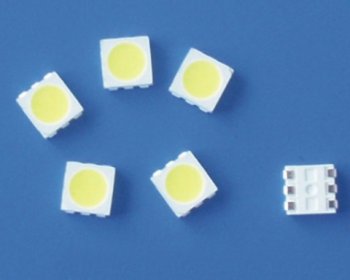

Купил простые СМД 5060 плоские, белого свечения на 3 вольта.

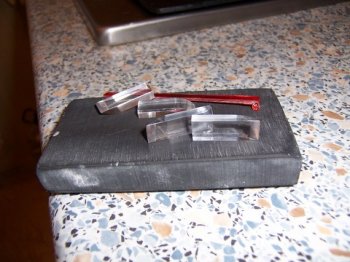

Из оргстекла ,толщиной 4 мм вырезал световоды и потом отполировал их с каждой стороны. А чтобы получить желаемый цвет использовал фильтр из красного оргстекла, их я тоже отполировал, установил между светодиодом и световодом.

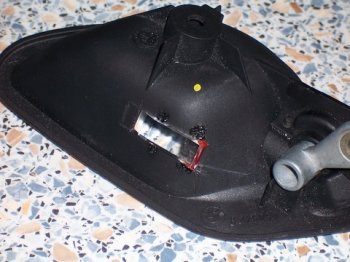

Потом,в самих ручках вырезал ножем квадратные отверстия.




В эти отверстия очень плотно зашли световоды. К каждому торцу припаял светофильтр из красной полоски




.

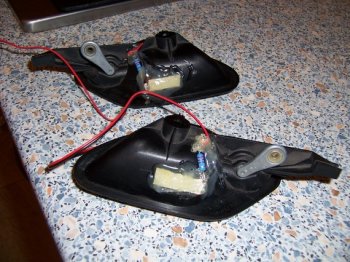

Потом к светофильтру приставил светодиод с припаянными проводами и резисторами,все это залил термоклеем из пистолета

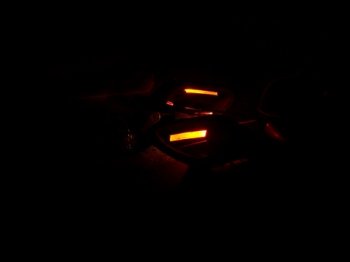

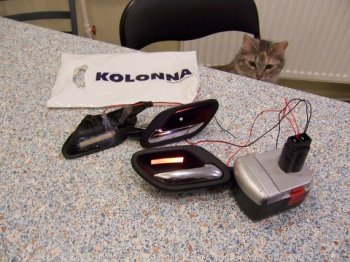

Собрал в доме все батарейки и включил (набралось на 9 вольт)









Ну вот довольный своим результатом пошел ставить ручки на автомобиль.

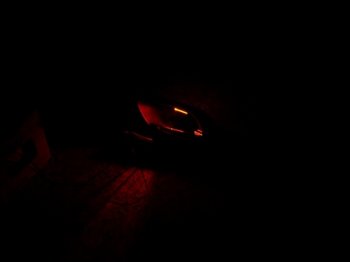

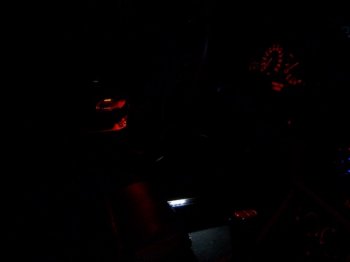

Вот как они светятся на машине.цветовой тон подошел в самый раз к родной подсветки. Минусон было лишь то что они слишком ярко светили,но я подумал что уменьшить яркость можно путем матования мелковатой наждачки, что я потом и сделал...





Ну вот и все. Да последние фотки получились не ахти...В салоне светил свет,я прекрасно все видел,а вот фотик мой смотреть на мир как вижу его я , отказывался. И хотя фотик вроде навароченный,но никак не хотел настраиваться.(толи у меня руки такие?)
Ну что получилось,то получилось...

Ну не довало мне спокойствия.....Терзало мою душу и вот я через пару дней полностью снял и переделал свою подсветку.Удалил все старые световоды со скошенными углами. Сделал,вырезал новые раза в два подлинее,отполировал у них всего одну грань, именно ту куда прикладывается светодиод.
Вот как это стало выглядеть...







Ну вот вроде и все,без моих котов не сделал бы...


ОБСУДИТЬ ЭТУ СТАТЬЮ НА ФОРУМЕ...
Просмотров: 4922 | Категория: Своими руками | Добавил: пупок (01.12.2011) | Теги: своими руками | Рейтинг: 0.0/0
| Комментарии: 1
Всего комментариев: 1
1
А можно проще. Миниатюрные светодиоды оранжевого цвета в передний верхний угол накладки ручки . И саму ручку хорошо подсвечивает и по глазам ночью не бьёт.
