Помогите схемой полуприцепа (комбикормовоз)
fadat
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Оффлайн

Всем привет. Ребят помогите найти схему электропроводки на кормовоз марки Lecitrailer smt3-10 2011 г.в., проблема в том, что хозяева пытались сами перетрусить проводку и в итоге в трех местах все жилы висят в воздухе. В поисковиках находятся только объявления о продаже и теория альтернативной энергетики)))
Заранее благодарю.
sergrin
Генералиссимус
Группа: Пользователи
Сообщений: 271
Репутация: 9
Статус: Оффлайн

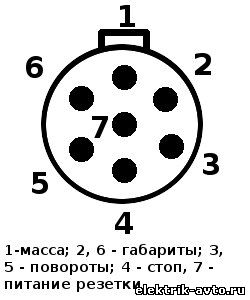

Распиновка резетки

Расцветка проводов: 1 - белый; 2, 6 - коричневый, черный; 3, 5 - жёлтый, зелёный; 4 - красный; 7 - синий (обычно такая расцветка проводов)
Распиновка ABS (если надо) поищи на Wabco[.]ru (com)
Сообщение отредактировал sergrin - Четверг, 11.02.2016, 19:16
Прикрепления: 1783448.jpg(14.6 Kb)

Электрика - наука до конца не изучена
fadat
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Оффлайн

По розетке итак все имеется. Проблема в другой стороне кроется. На бочке имеется собственный дизель, который приводит масляный насос. Установлен собственный АКБ, блок управления гидравликой, электроникой вместе с освещением шнеков. Так вот, на блок управления светом не приходит питание при включении зажигания. Суть проблемы заключается в правильном расключении проводки на блок управления. Жилы висят в воздухе и ни цветовой ни любой другой маркировки нет. Прошелся по раме, перетертостей не нашел. Распускать все жгуты пока не стал, думал найдется схематика прицепа, но, видимо, придется т.к. вся куча переплетена как женский венок на голову)))
Fire
Генералиссимус
Группа: Пользователи
Сообщений: 1706
Репутация: 29
Статус: Оффлайн

Японский китаец! Где Вы берете такие интересные тачки на ремонт?
Скиньте хоть фотки этого чуда!

Ярославль. Ремонтирую лично.
DEM99
Рядовой
Группа: Пользователи
Сообщений: 4
Репутация: 0
Статус: Оффлайн

муковоз видел
комбикормовоз нет.
Тоже охота посмотреть
Fire
Генералиссимус
Группа: Пользователи
Сообщений: 1706
Репутация: 29
Статус: Оффлайн

Жесть...
Ярославль. Ремонтирую лично.
