Блок управления/Коммутатор Мотоцикла Yamaha DragstarXVS650A
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3209
Репутация: 59
Статус: Оффлайн

Yamaha XVS 650A Dragstar
Блок управления Mitsubishi J4T088 72 5BN-01 4Y30
Часть схемы управления катушками зажигания,силовая часть.
Чтобы добраться до силовых ключей необходимо расковырять компаунд с "Мраморной" крошкой,со стороны маленького разъема,примерно посередине высоты.
VT ключи Дарлингтона,VT-не опознанный,предположительно ключ включения реле Б.Насоса, VT-1 скорее всего стоит такой еще один,на цепи второго ключа,в схеме не указан,но может стоять с другой стороны платы.
Прикрепления: 0238398.jpg(34.6 Kb)

Чем больше мастеров,тем больше работы.
В любом "Пепелаце" поломан синхромегасуперфазотрон.(из разговора с владельцем пепелаца)
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3209
Репутация: 59
Статус: Оффлайн

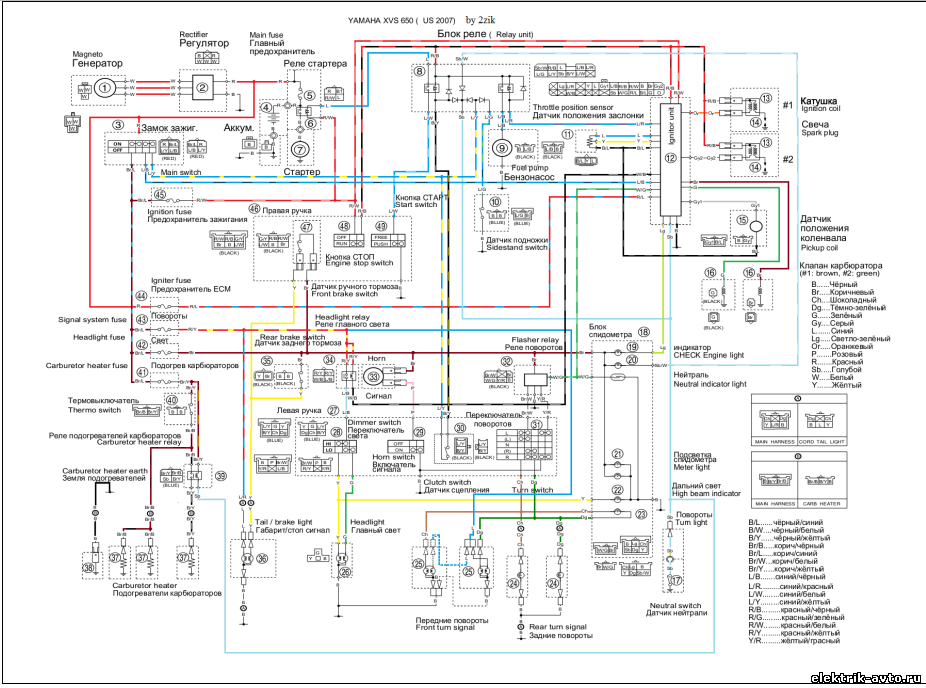

Схема мотоцикла Yamaha XVS 650A Dragstar Classic практически в цвете,для ознакомления (338 Kb) и оригинал (505 Kb)

Сам разъем,сторона проводки.
Прикрепления: 7081391.png(505.5 Kb) · 7297564.jpg(14.9 Kb) · 1331435.png(338.6 Kb)

Чем больше мастеров,тем больше работы.
В любом "Пепелаце" поломан синхромегасуперфазотрон.(из разговора с владельцем пепелаца)
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3209
Репутация: 59
Статус: Оффлайн

Кстати рабочий индуктивный ДКВ (crankshaft position sensor) 950 Ом.
