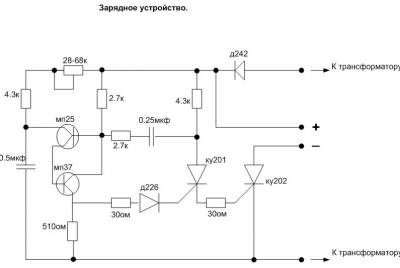

Для данной схемы необходим как минимум амперметр для установки начального тока и контроля тока заряда.
Возможно автор использует в качестве амперметра мультимметр на пределе 20А, однако с учетом того, что процесс заряда по времени достаточно продолжительный и мультиметр может потребоваться для других работ, то это неудобно.
Сообщение отредактировал Аркадий - Вторник, 31.01.2012, 10:52
Аркадий,Вы верно думайте, можно вставить амперметр в разрез плюсового провода, и ищё можно установить резистор 22ома ват50 через тумблер в нагрузку, сульфатацию исправить.
Сообщение отредактировал электрик - Вторник, 31.01.2012, 21:39
А вот для тех, кто знаком с электроникой предлагаю сделать зарядник из старого блока питания компьютера мощностью 200-250 ватт. Такие блоки сейчас практически не используются по прямому назначению, и у компьтерщиков на полках валяются без дела. А переделка элементарная - добавляются резистор на 150 ом и переменник на 100 ом, ну и конечно амперметр. Последние 5 лет пользуюсь именно таким и никаких нареканий, тем более кулер остается на штатном месте, обдувает диоды, по мере заряда ток снижается, а напруга постепенно увеличивается. Может работать по несколько суток без проблем. Более подробное описание и схема переделки в "Радио" 2005г. №2, стр.44
