Прошу помощи. Всё очень печально)
torrezДата: Пятница, 01.08.2014, 12:46 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 3

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Доброго времени суток, товарищи. В общем суть проблемы такова: авто - ваз 2108. карбюраторная(если это важно), низкая панель. Стояли колхоз-тюнинх стопари,что-то вроде про шпорта или около того... поставил стандартные, те что с платами. Подцепил провода по цветам,массу хорошо сделал, всё зачистил, в общем по уму, как говориться) Ну думаю дай полюбуюсь...ага, налюбовался. Получилась какая то ёлочка новогодняя. Если нажать стоп, то горит лампочка стопа слева, а справа загорается задний ход, а так же горит левый боковой поворотник, передний правый и задний левый. Причем правый поворотник задний вообще не загарался. Каким то чудесным образом и с плясками с бубном и той то матери сделал я задний правый поворотник. Но подсветка номера не горела и габариты, т.к. если подцепить габариты, то перестают гореть поворотники. Так же если включить поворотник и нажать стоп, поворотники перестают моргать. То же самое происходит на аварийки.
Смотрел монтажный блок, все мамы целые, дорожки целые. Но вот что мне интересно. По идеи желтый провод, идет на правую сторону габаритов, желто-черный на левую. На Ж проводе, я так понял, питание отсутствует вообще. Если взять лампу, положить на массу и прикоснуться проводом, лампа не загарается, хотя исправна. С другими проводами такой беды нету. Ставил полностью рабочий блок старого образца и как вы думаете что случилось? а ничего) результат абсолютно тот же самый. Начал смотреть косу от колодки Ш9, в желтый провод был врезан коричневый, а фишка от коричневого была оставлена в колодке. В общем собрал я всё это дело как надо, проверил косу на наличие перебитых проводов, всё в норме..
Где собака то зарыта? Уже расстрелять готов эти стопари)Помогите кто чем может)

Забыл сказать еще, что по правому борту габариты спереди не горят. т.е. справа их нету ВООБЩЕ( а поворотники справа моргают часто. КоЗа скорее всего где то?
P.S. Преды все проверены, все целы. маассу везде проверил, зачистил, надежно закрепил) Платы тоже проверял, ставили на другую машину, работает всё идеально.
Все остальные приборы работает нормально.

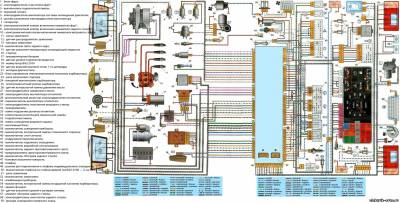

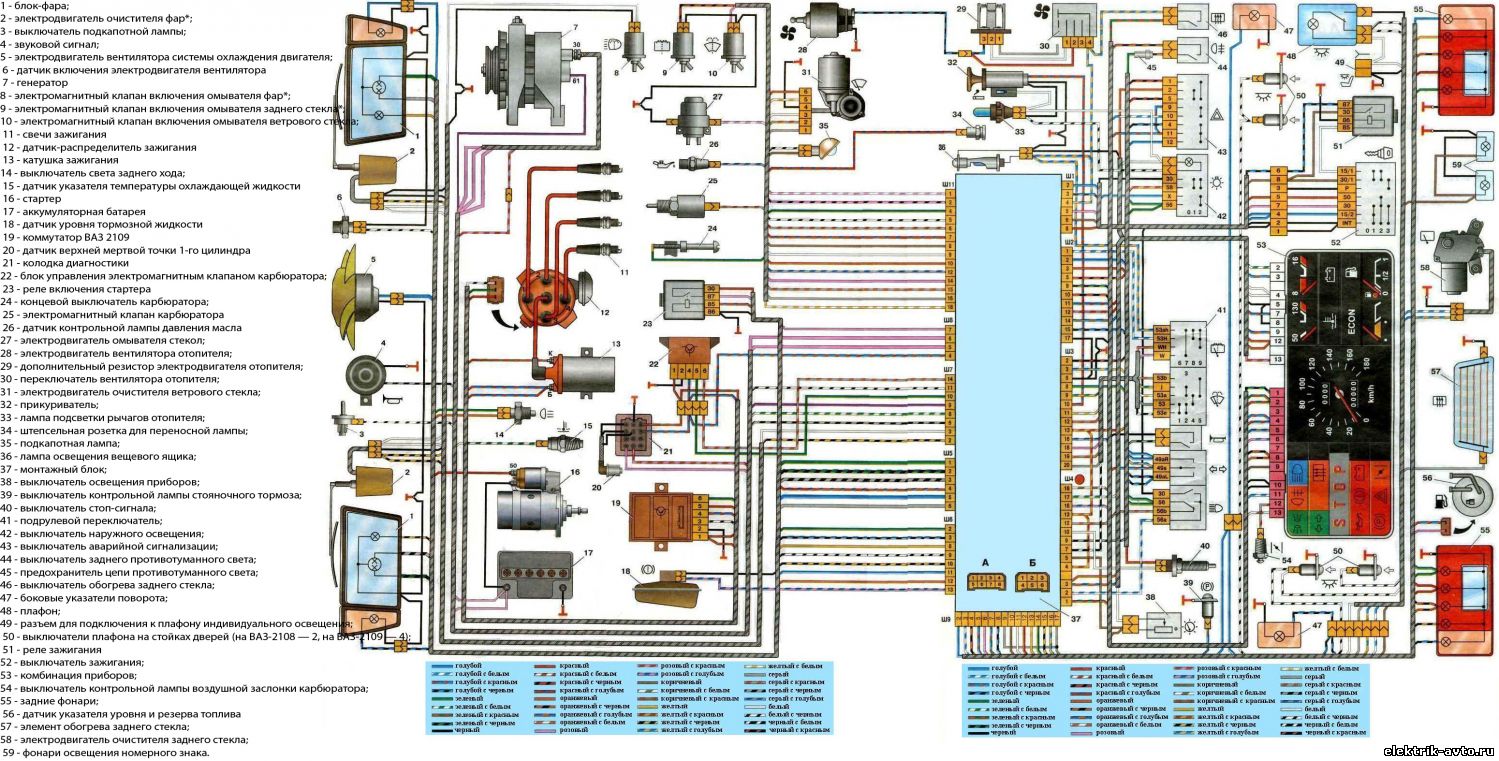

Прикрепления: 3352270.jpg(265Kb)

timerДата: Пятница, 01.08.2014, 14:35 | Сообщение # 2
Полковник
Группа: Пользователи
Сообщений: 181

Миним.выплата 100р.
Репутация: 2
Статус: Offline
Скорее всего неправильная распиновка задних фонарей. А поворот часто моргает из за отсутствия или перегорания лампочек

Добавлено (01.08.2014, 14:35)
---------------------------------------------
распиновку фонарей проверяй не по цветам! а по плюсу при включении


FireДата: Суббота, 02.08.2014, 01:12 | Сообщение # 3
Генералиссимус
Группа: Пользователи
Сообщений: 1707

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Правый габарит не горит -это предохранитель. Остальное не правельное подключение к фанарям. По плате проверьте минус подходит ко всем лампам общий.

Ярославль. Ремонтирую лично.

torrezДата: Суббота, 02.08.2014, 12:49 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 3

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата timer ()
распиновку фонарей проверяй не по цветам! а по плюсу при включении
собственно так и делал. но понимаешь в чем дело. предохранители, всё целое, в МБ дорожки все целые. Когда подводишь желтый провод с колодки Ш9, то на нем вообще питания нету, ни одна лампа не горит, с другими проводами нету такой беды.Грешу именно на этот провод, габарит то по-любому нужен, на плате же всё взаимосвязано, как я понимаю. Куда рыть?)
Цитата timer ()
А поворот часто моргает из за отсутствия или перегорания лампочек
лампочки то все стоят, все рабочие.проверял уже.

П.С. пробовал сделать врезку от ЖЧ провода, который габарит на левую сторону и подвести к правому габариту - работает, но это временная мера, так быть не должно)

timerДата: Суббота, 02.08.2014, 14:50 | Сообщение # 5
Полковник
Группа: Пользователи
Сообщений: 181

Миним.выплата 100р.
Репутация: 2
Статус: Offline
Цитата torrez ()
П.С. пробовал сделать врезку от ЖЧ провода, который габарит на левую сторону и подвести к правому габариту - работает, но это временная мера, так быть не должно)
прозванивай этот провод по порогу до блока предохранителей

диамонДата: Воскресенье, 03.08.2014, 17:08 | Сообщение # 6
Полковник
Группа: Пользователи
Сообщений: 222

Миним.выплата 100р.
Репутация: 4
Статус: Offline
torrez, масса в гребенки подключения к плате фонарей. больше ни чего и быть не может

Регион 55 , май кар кирдык: автоэлектрик -+7913961семь 3шесть2

torrezДата: Понедельник, 04.08.2014, 12:04 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 3

Миним.выплата 100р.
Репутация: 0
Статус: Offline
ну в принципи более менее разобрался. всё горит, кроме заднего хода (на старых фонарях горел), и когда включаешь левый поворотник и жмешь тормоз, поворотник перестает гореть. так же на аварийке мигает передний габарит правый. из-за чего такое может быть?

Alexsandr22161Дата: Понедельник, 04.08.2014, 15:46 | Сообщение # 8
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Неправильно подключена масса.Общая дорожка на печатной плате.
