W 210 99 г.в. Распиновка центр. замка
ВанькаДата: Пятница, 26.09.2014, 05:40 | Сообщение # 1
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Привет всем, слушайте такая беда, изначально  стоял блок pce 1748 он короче утонул  остался жив только сам насосик, поставил 22 48 работает вот так:  Закрывает с рыбки центр.замок, а открывает только с кнопки в салоне..

Может есть ребят у вас распиновка фишки управления, думаю или переставить проводки в фишке или  надо поставить центральный замок отдельный,но все равно надо провод на закр. и откр.

FireДата: Пятница, 26.09.2014, 10:05 | Сообщение # 2
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Приходилось на мерсах менять на аудюшный насос все вызванивал контролькой.

Ярославль. Ремонтирую лично.

ВанькаДата: Пятница, 26.09.2014, 13:52 | Сообщение # 3
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Fire, пробовал прибором на + и на - искать вообще ничего не кажет. Может кто знает проводок и два проводка которые отвечают именно на команду открыть и закрыть

FireДата: Пятница, 26.09.2014, 14:33 | Сообщение # 4
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline

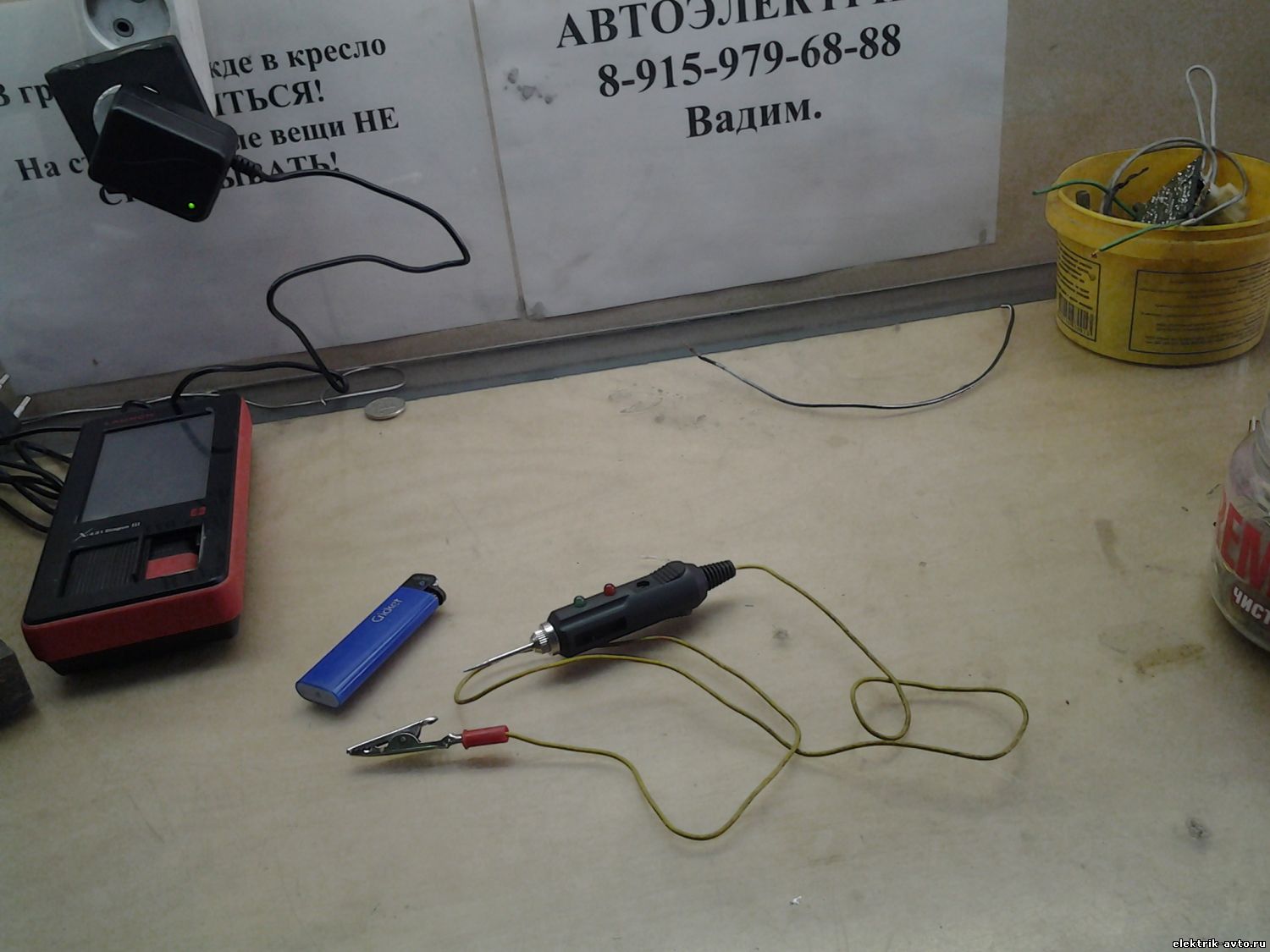

По цвету не подскажу , но точно тонкий. Контролька с пищалкой поможет такая.

Добавлено (26.09.2014, 14:33)
---------------------------------------------
Можно открыть низ насоса и посмотреть по плате управлялку.

Прикрепления: 6812696.jpg(110Kb)


Ярославль. Ремонтирую лично.

ВанькаДата: Пятница, 26.09.2014, 14:41 | Сообщение # 5
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Fire, точно такая же, при замыкании горит зеленый и пишит, при плюсе горит красным...

как правильно прозвонить, может я не так делаю

FireДата: Пятница, 26.09.2014, 15:09 | Сообщение # 6
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Ставить в провод и щелкать открыть/закрыть ключом, сигналкой и смотреть на контрольке изменение полярности.

Ярославль. Ремонтирую лично.

ВанькаДата: Пятница, 26.09.2014, 18:22 | Сообщение # 7
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Fire, одним тыкать по фишки каждый из девяти проводков а второй на минус  и потом на плюс?
двери надо закрывать чтоб концевики замкнуты были правильно? Иной раз бывает вообще не реагирует на команды  пока фишку с  панельки освещения салона не снимешь и обратно не поставишь .... как то не понятно это всё

FireДата: Пятница, 26.09.2014, 19:26 | Сообщение # 8
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Пипо того. Контрольку в фишку в один из проводов, крокодил на массу, сигналкой закрыл/открыл и отследил что показала контролька. И так девять раз.

Добавлено (26.09.2014, 19:26)
---------------------------------------------
Кинь фотку фишки.


Ярославль. Ремонтирую лично.

ВанькаДата: Понедельник, 29.09.2014, 10:31 | Сообщение # 9
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Fire, делал так и пробором и контролькой, вообще не было реакции....
Завтра  кинуть смогу только.

Короче надо найти провод который открывает и закрывает  и поставить простой центрачь с пультом. опять же надо схему

Добавлено (29.09.2014, 10:31)
---------------------------------------------
А как подключить к кнопке закрытия открытия замков центральный замок со своими мозгами? На  нем нашел провода открытия и закрытия  синий и зеленый получается два, а на кнопке машине получается один провод отвечающий за открытие и закрытие ... нашел схемку через 2 реле попробовал только открывает,но не закрывает.
Есть может схема у кого?


FireДата: Понедельник, 29.09.2014, 13:23 | Сообщение # 10
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline

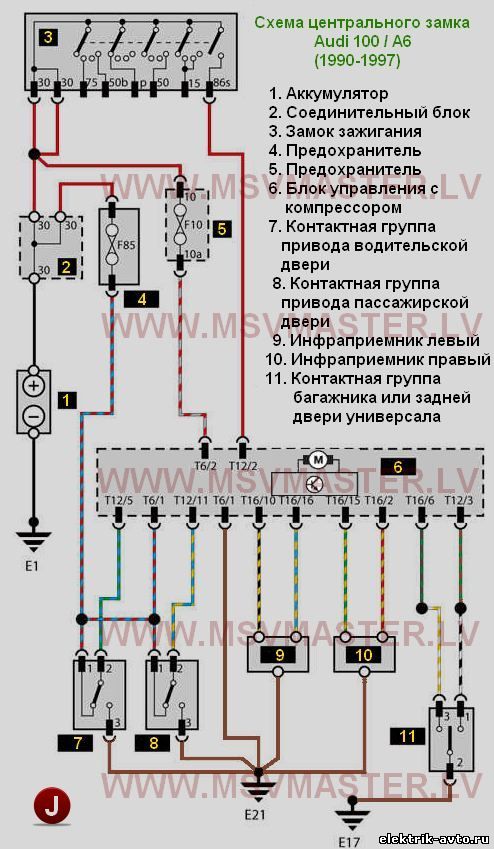

Может поможет
Прикрепления: 9124592.jpg(92Kb) · 1798516.jpg(9Kb)


Ярославль. Ремонтирую лично.

ВанькаДата: Понедельник, 29.09.2014, 16:31 | Сообщение # 11
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Fire, первое фото врятли, а вот второе да, как я понял сверху две релюхи трех контактные да?  на одну плюс потом перемыкаем между собой после откр. потом минус со второй реле, после закр.   и все? у меня чуток другая схемка была.

FireДата: Понедельник, 29.09.2014, 23:33 | Сообщение # 12
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Да это 2а реле. Схема из сигнализации для вакуумного замка.

Ярославль. Ремонтирую лично.

ВанькаДата: Вторник, 30.09.2014, 16:23 | Сообщение # 13
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
не катит, короче получается у мерса СAN шина, и центральный управляется минусом, полный минус это открытие дверей а минус через сопротивление это закрытие. Надо схемку так то

Добавлено (30.09.2014, 16:23)
---------------------------------------------
Неужели сделал.....  сток времени мучался.... короче через резистор 200ом подал минус  - замки закрываются, прямой минус открываются


FireДата: Вторник, 30.09.2014, 18:30 | Сообщение # 14
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
На кнопке КАН точно нет. Межблочное соединение да.
Диагностика конечно будет ругаться, но главное работает.
Молодец!


Ярославль. Ремонтирую лично.

ВанькаДата: Среда, 01.10.2014, 16:48 | Сообщение # 15
Сержант
Группа: Пользователи
Сообщений: 35

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Fire, именно на кнопке,  там плата в ней три конки, аварийка центральный и шторка. и получается резисторов там три штуки два на центральный один как я понял на шторку и остальные детальки.

Добавлено (01.10.2014, 16:48)
---------------------------------------------
а на счет диагностики, делал  ругается что блок не подходит к данному а/м
