Регулятор подогрева сидений Subaru Impreza 2008
vasykiДата: Вторник, 12.05.2015, 21:07 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 2

Миним.выплата 100р.
Репутация: 0
Статус: Offline

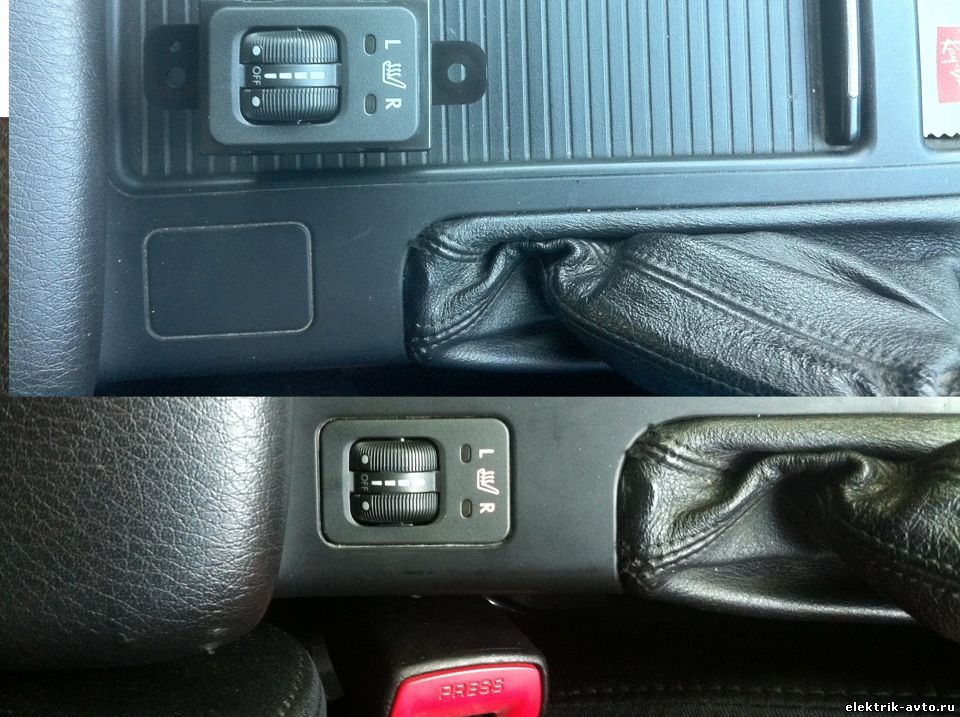

Помогите подключить нестандарный регулятор подогрева сидений, в связи с установкой нового подлокотника старый установить невозможно.

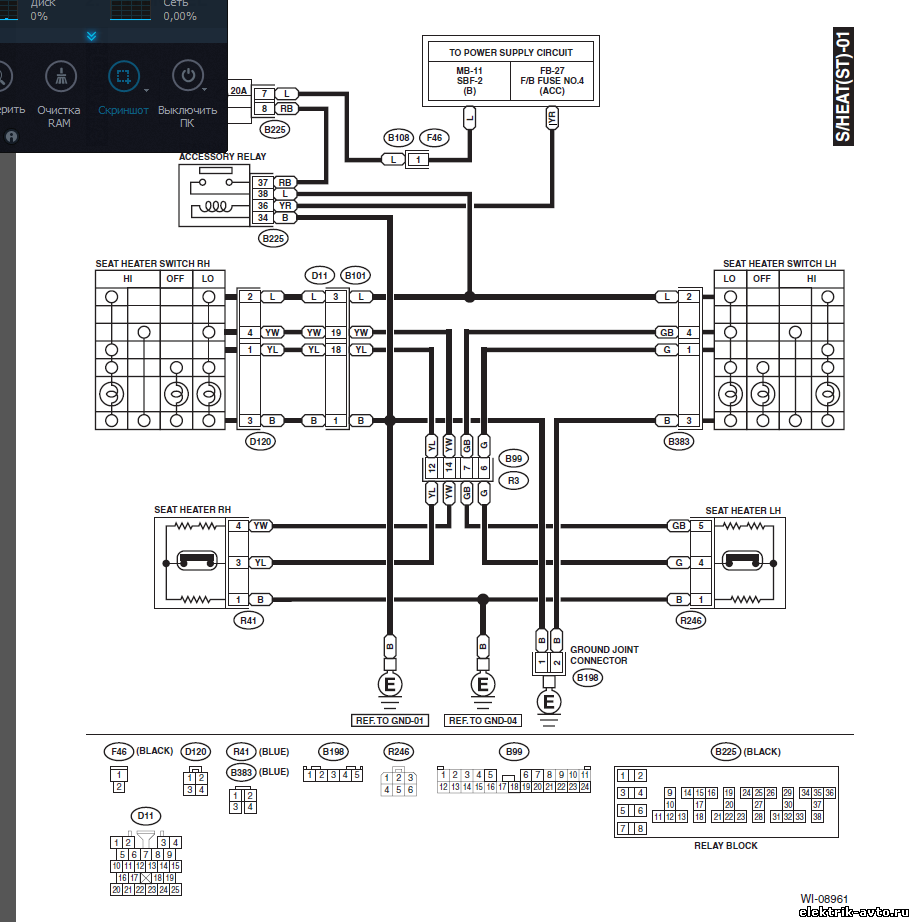

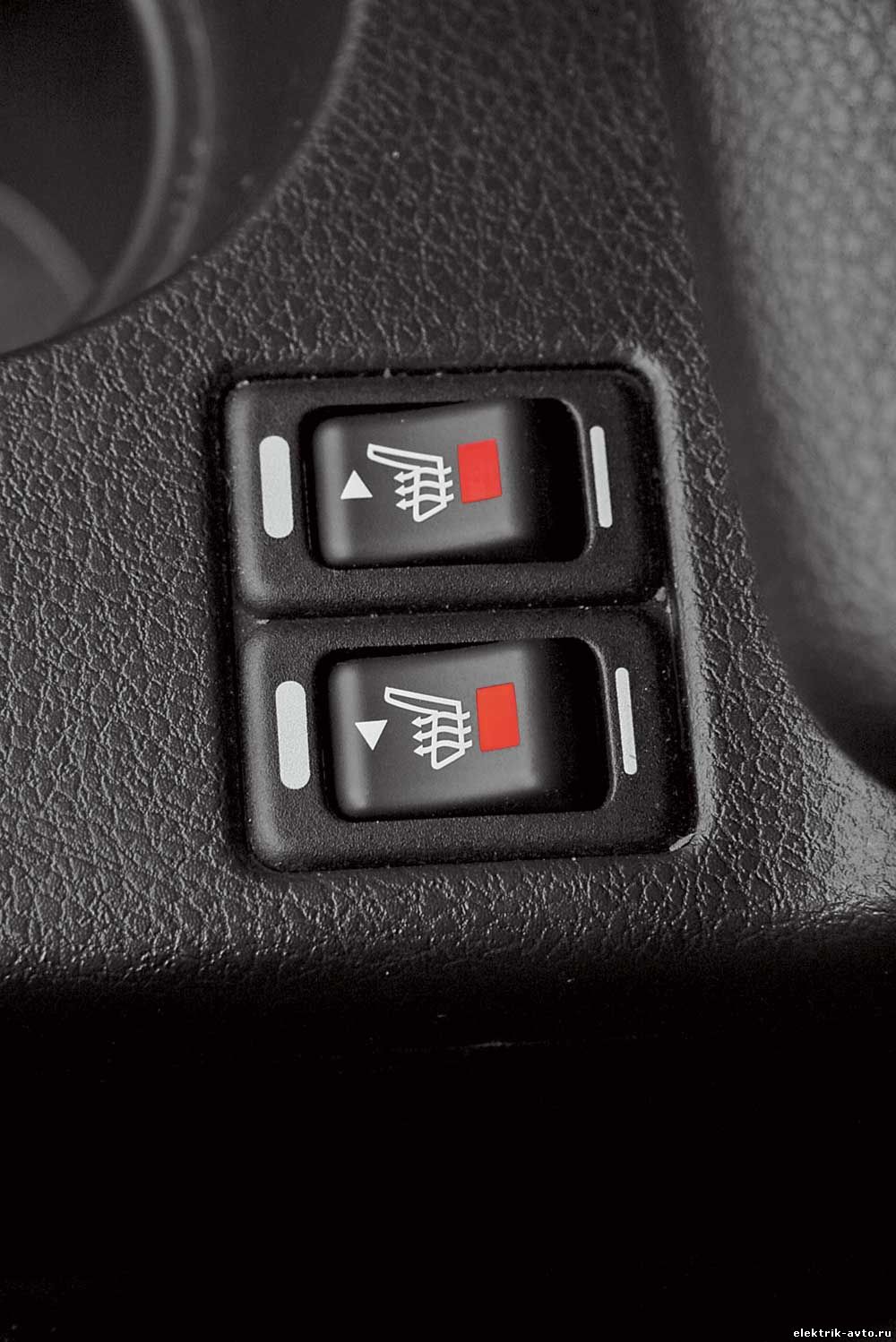

Вот схема стандартного подогрева

1. - 14В
2. - выход 1
3. - выход 2
4. - земля

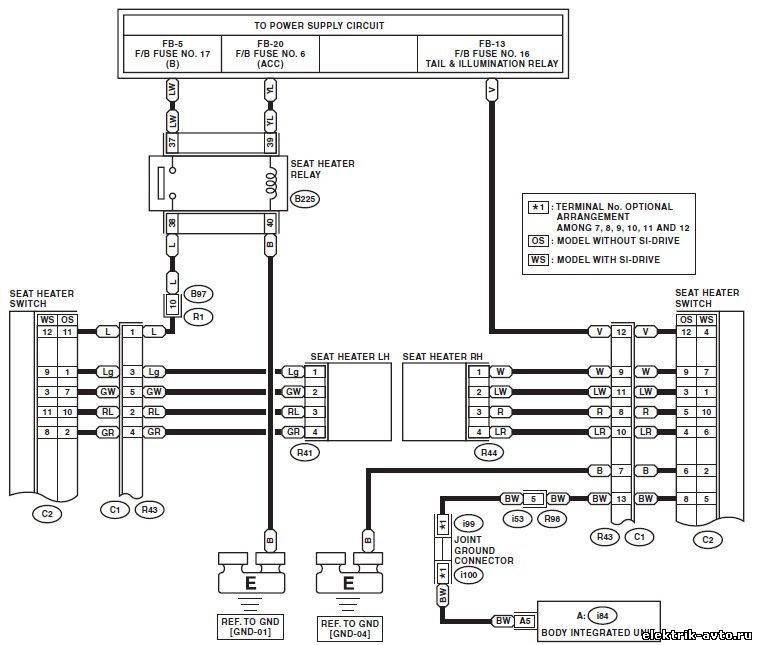

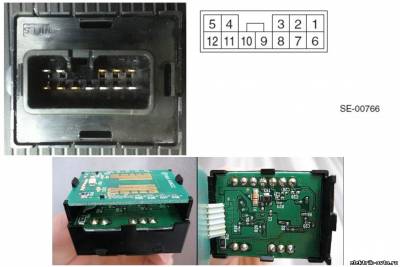

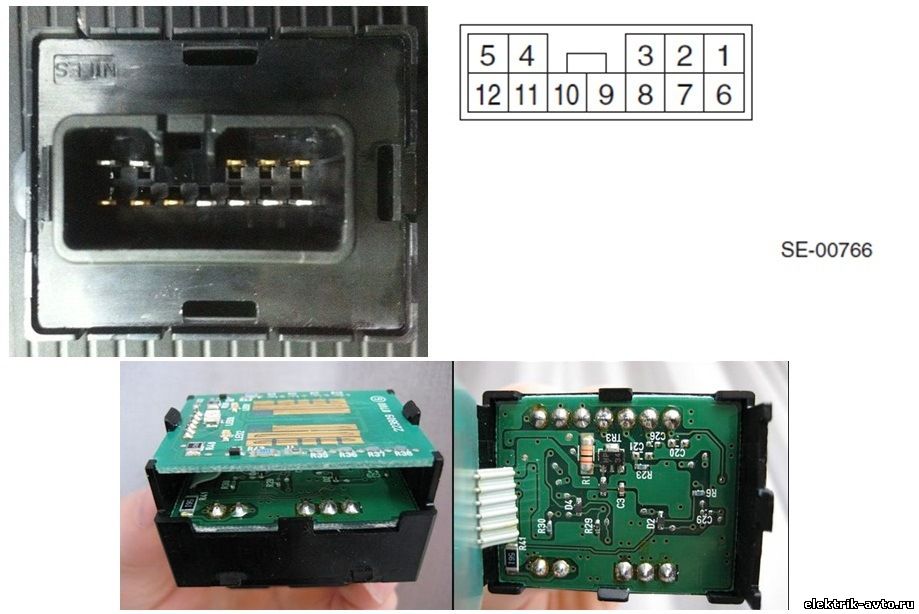

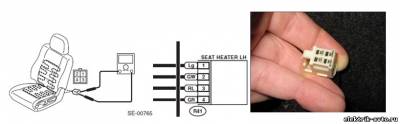

А вот схема вновь установленного

1 – контакт (от ЛЕВОГО сидения Lg) — напряжения нет.
2 – контакт ЛЕВОГО сидения (зелено-красный цвет провода GR) — при включении и вращении регулятора температуры, напряжение на контакте изменяется от 11,73 до 11,94 Вольта.
3 — контакт (от ПРАВОГО сидения зелено-белый цвет провода LW) – земля.
4 — контакт ПРАВОГО сидения (зелено-красный цвет провода LR) — при включении и вращении регулятора температуры, напряжение на контакте изменяется от 11,73 до 11,94 Вольта.
5 — контакт (от ПРАВОГО сидения красно-голубой цвет провода R) — 14.12 В (питание)
6 – контакт B идет на GND – земля.
7 — контакт (от ЛЕВОГО сидения зелено-белый цвет провода GW), GND – земля.
8 – контакт BW.
9 — контакт (от ПРАВОГО сидения W) — напряжения нет.
10 — контакт (от ЛЕВОГО сидения красно-голубой цвет провода RL) — 14.12 В (питание)
11 – контакт L – идет на штатное реле подогрева
12 – контакт идет на реле подсветки отвечает за подсветку клавиши.


Подскажите пожалуйста как подключить, моих познаний явно не достаточно!
Прикрепления: 2667662.jpg(45.7 Kb) · 5035463.jpg(133.3 Kb) · 0942264.jpg(136.0 Kb) · 7525786.jpg(107.0 Kb) · 5642971.jpg(252.1 Kb)

sergelectrikДата: Среда, 13.05.2015, 01:23 | Сообщение # 2
Лейтенант
Группа: Пользователи
Сообщений: 56

Миним.выплата 100р.
Репутация: 0
Статус: Offline
А ничего что схемы немножко различаются?
Прикрепления: 8517635.png(114.8 Kb)


Сообщение отредактировал sergelectrik - Среда, 13.05.2015, 01:26

vasykiДата: Понедельник, 18.05.2015, 07:28 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 2

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата sergelectrik ()
А ничего что схемы немножко различаются?
Да я знаю, что схемы разные совсем, есть ли способ подключить, хотя бы чтоб в одном положении работало
