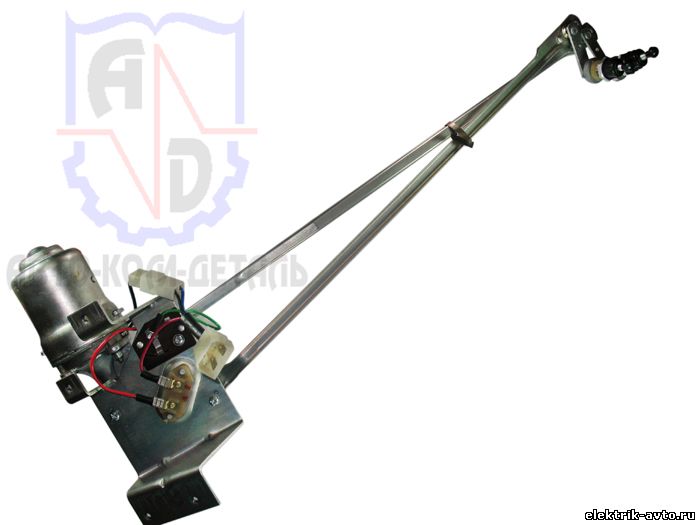

Добрый вечер! Готовлю для работы ЗИЛ 131. Решил избавится от пневмо стеклоочистителей и прикупил комплект.
Вот только моторчик оказался какой-то не стандартный. В фишке всего 4 контакта.

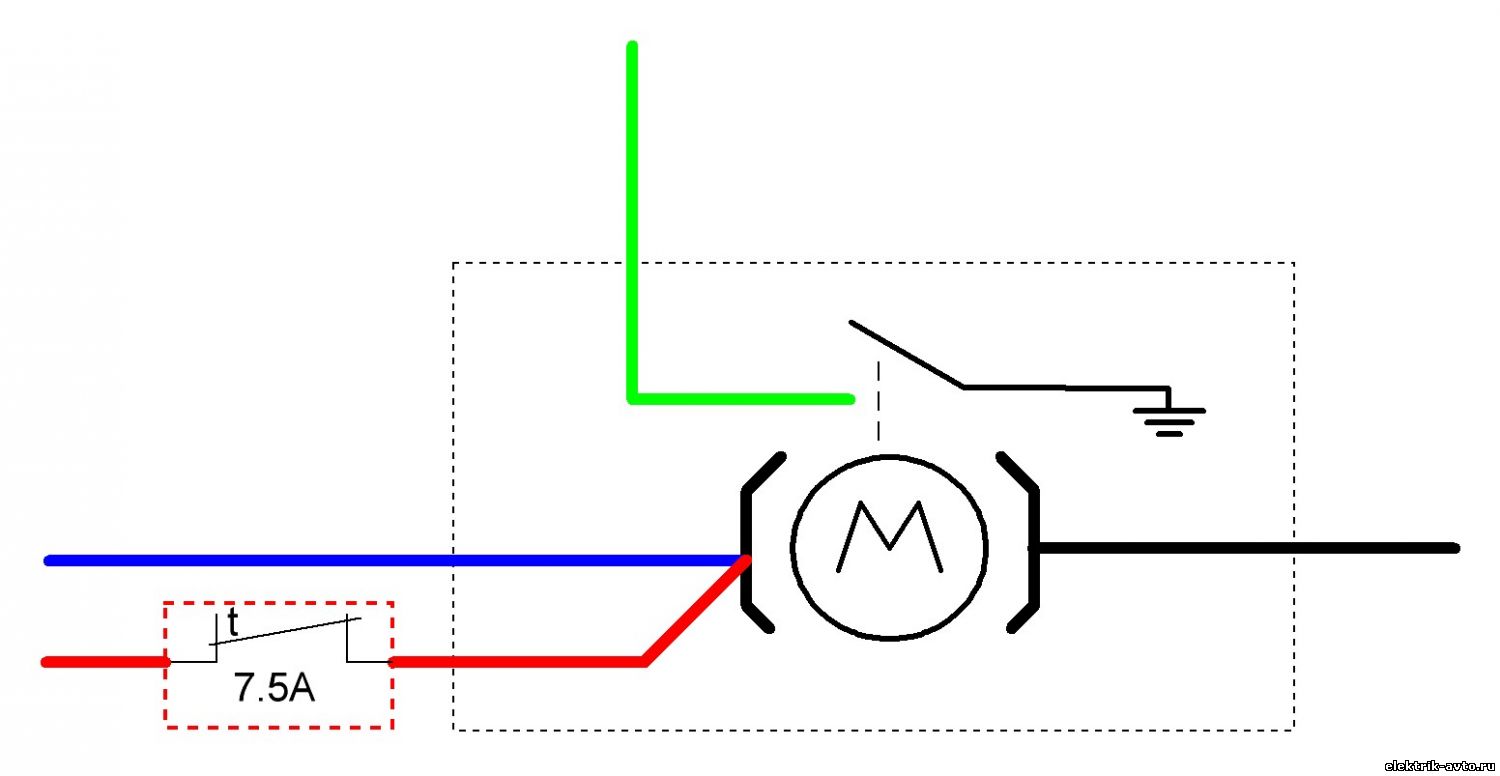

Позвонив мультиметром и вскрыв крышку редуктора нарисовалась такая схема работы:
т.е. в корпус мотора уходят синий и черный провод. Красный с фишки идет через блочек установленный в редукторе, судя по прозвонке это термо-предохранитель (имеется надпись 7.5А) и опять же красным проводом уходит в мотор. Синий и красный между собой типа замыкают, от этого пляшем что это 1 обмотка с 2 выводами на 2 скорости, соответственно на блоее быструю скорость идет предохранитель.
В редукторе есть пластина которая звонится с корпусом. Пластина при движении замыкается на зеленый провод и размыкается, когда мотор почти сделал оборот.

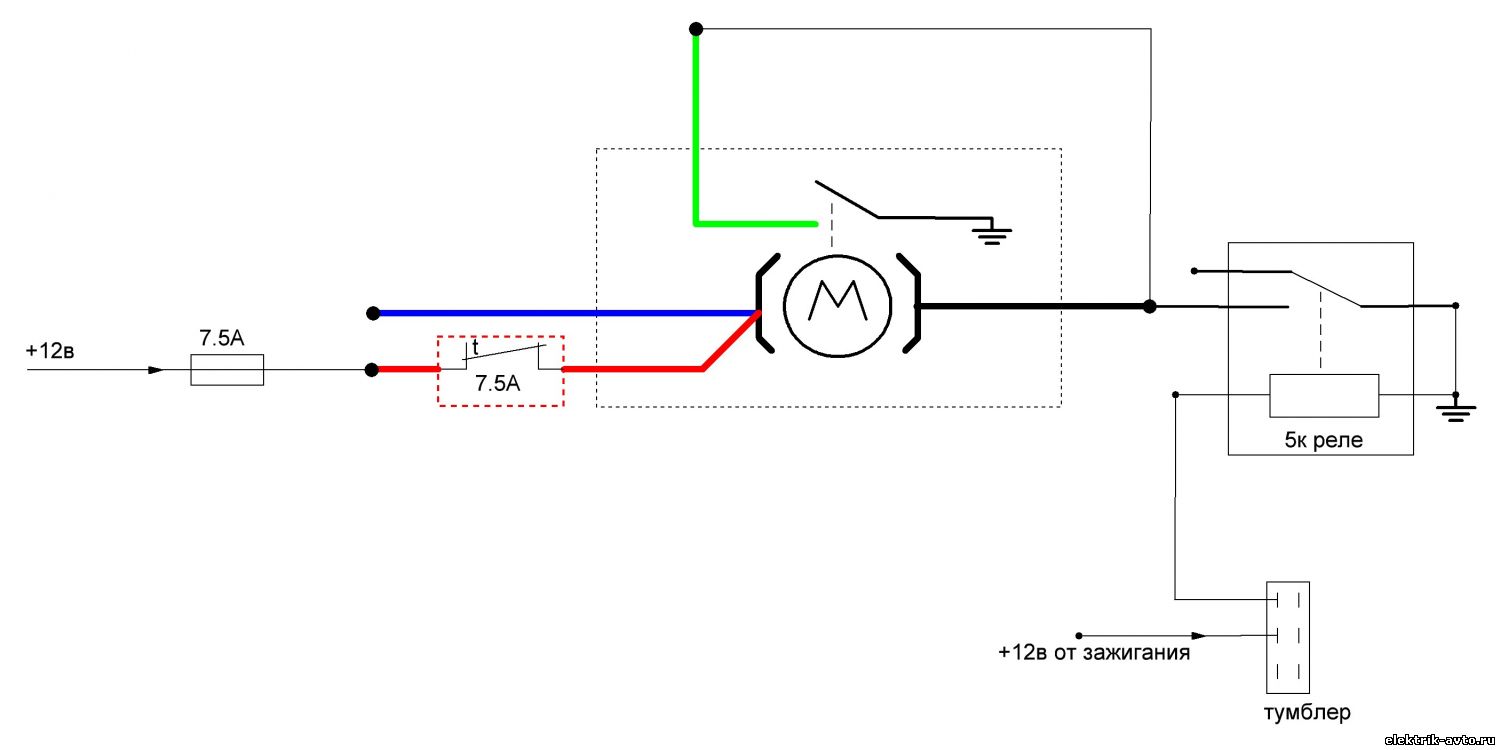

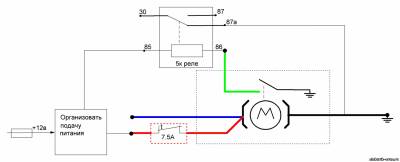

Для простого монтажа я смог выдумать только такую схему:

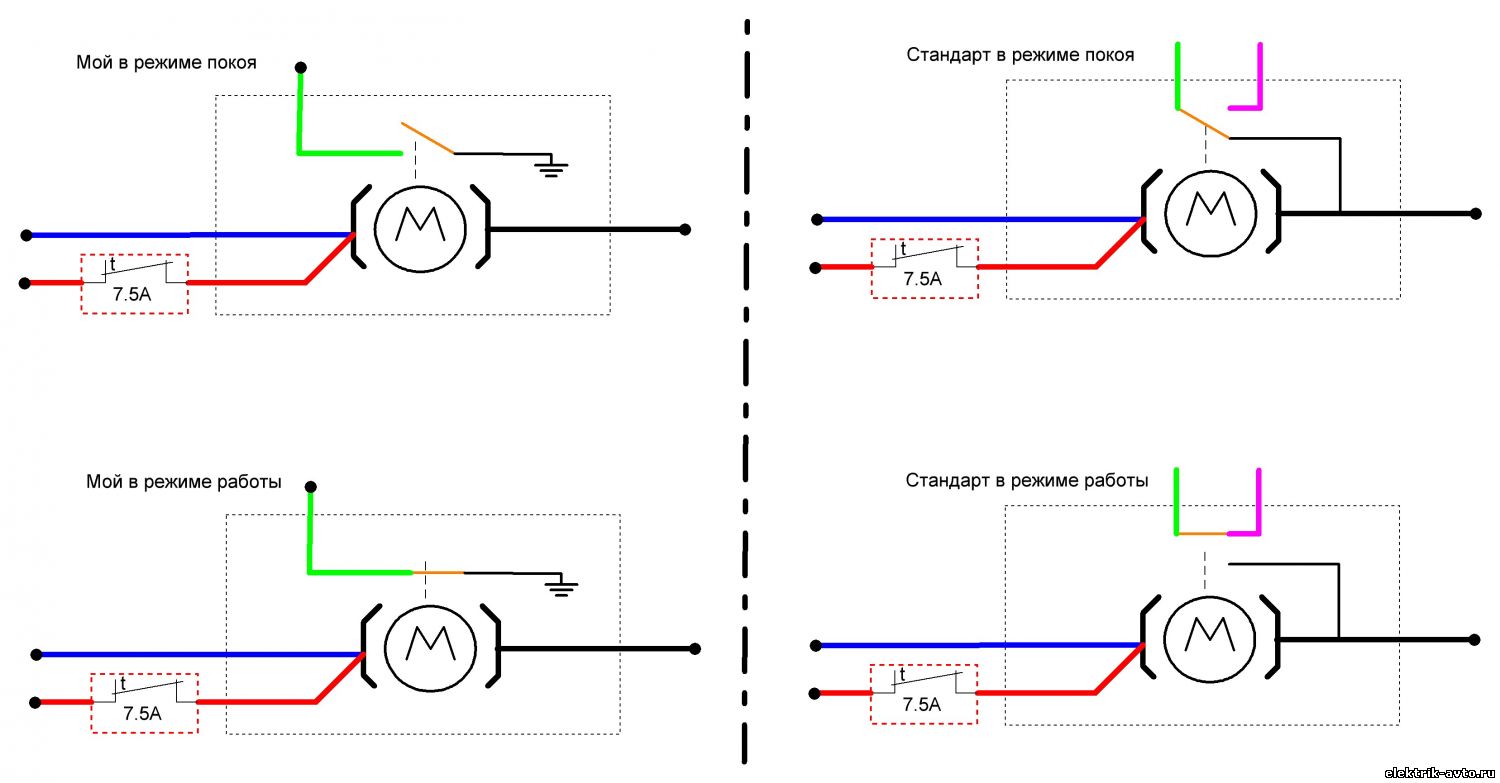

А вот на добавлении в схему прерывистого режима (желательно с регулируемой паузой) моих знаний не хватает. Изучив всевозможные схемы от ВАЗ, ГАЗ, понял что мотор очень сильно отличается, как минимум управление идет не "+", а "-". Еще и парковочный контакт реализован не так как у всех :(
А все схемы с "реле стеклоочистителя" завязаны на управление плюсом.
В общем прошу помочь со схемой. В идеале получить (нумерация по необходимости):
1. Прерывистый режим работы с регулируемой паузой (можно электронное реле, или обычное с добовлением резистора)
2. При нажатии кнопки омывайки произвести пару взмахов (с задержкой перед взмахом естесенно)
3. Иметь 2 скорости дворников.
Еще желательно обойтись без использования подрулевого переключателя, ибо его нету! А покупать не очень хочется. (лучше тумблер)
В наличии есть 5к реле и реле дворников от 2109(48.3787), но внутри бескорпусное реле, плата с смд рассыпухой на 3 ключах, а не микруха

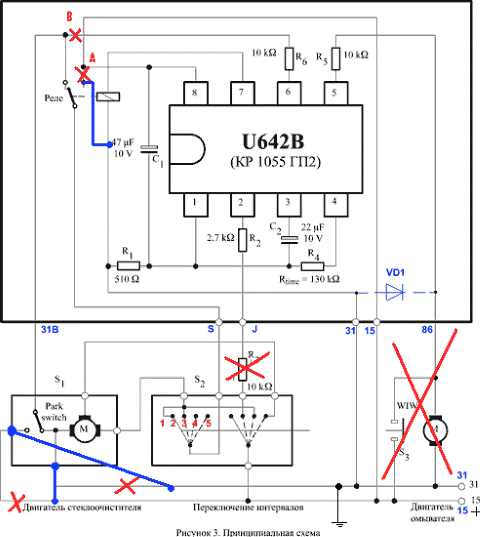

Нашел только такую схему с реализацией управлением минусом:
но там опять таки парковочный контакт другой, и схема не доделана (вроде надо куда то еще 1 транзистор впаять)

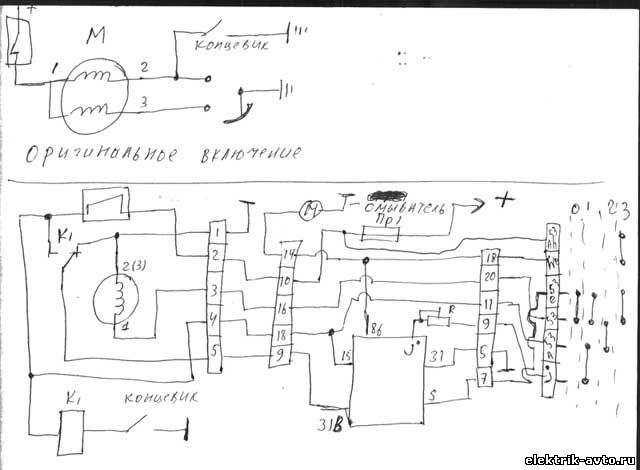

Еще есть от ГАЗ 21, вроде мотор похож, но подойдет ли мне такая - не знаю.
Если кто поможет, буду премного благодарен!
Вот только моторчик оказался какой-то не стандартный. В фишке всего 4 контакта.
Позвонив мультиметром и вскрыв крышку редуктора нарисовалась такая схема работы:
т.е. в корпус мотора уходят синий и черный провод. Красный с фишки идет через блочек установленный в редукторе, судя по прозвонке это термо-предохранитель (имеется надпись 7.5А) и опять же красным проводом уходит в мотор. Синий и красный между собой типа замыкают, от этого пляшем что это 1 обмотка с 2 выводами на 2 скорости, соответственно на блоее быструю скорость идет предохранитель.
В редукторе есть пластина которая звонится с корпусом. Пластина при движении замыкается на зеленый провод и размыкается, когда мотор почти сделал оборот.
Для простого монтажа я смог выдумать только такую схему:
А вот на добавлении в схему прерывистого режима (желательно с регулируемой паузой) моих знаний не хватает. Изучив всевозможные схемы от ВАЗ, ГАЗ, понял что мотор очень сильно отличается, как минимум управление идет не "+", а "-". Еще и парковочный контакт реализован не так как у всех :(
А все схемы с "реле стеклоочистителя" завязаны на управление плюсом.
В общем прошу помочь со схемой. В идеале получить (нумерация по необходимости):
1. Прерывистый режим работы с регулируемой паузой (можно электронное реле, или обычное с добовлением резистора)
2. При нажатии кнопки омывайки произвести пару взмахов (с задержкой перед взмахом естесенно)
3. Иметь 2 скорости дворников.
Еще желательно обойтись без использования подрулевого переключателя, ибо его нету! А покупать не очень хочется. (лучше тумблер)
В наличии есть 5к реле и реле дворников от 2109(48.3787), но внутри бескорпусное реле, плата с смд рассыпухой на 3 ключах, а не микруха
Нашел только такую схему с реализацией управлением минусом:
но там опять таки парковочный контакт другой, и схема не доделана (вроде надо куда то еще 1 транзистор впаять)
Еще есть от ГАЗ 21, вроде мотор похож, но подойдет ли мне такая - не знаю.
Если кто поможет, буду премного благодарен!
Сообщение отредактировал snickers - Понедельник, 01.02.2016, 00:13
