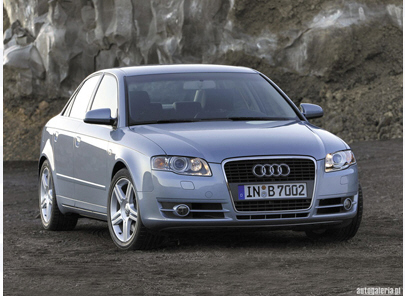

Audi А4 2002 - 2004 г

Заводские цвета и расположение проводов автомобиля
Audi A4 2002 - 2004 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный/черный *
Зажигание #1:черный Жгут замка зажигания
Зажигание #2:красный (thin) Жгут замка зажигания
Зажигание #3:синий Жгут замка зажигания **
Дополнительные устройства:желтый/черный Жгут замка зажигания
Стоп-сигнал:красный/черныйПоложительнаяПедаль тормоза
Тахометр:серый Блок катушек на двигателе
Парковочные огни:серыйПоложительнаяВ переключателе фар
Фары:белый/черныйПоложительнаяВ переключателе фар
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:красный

Жгут замка зажигания

Выключение штатной сигнализации:Нет данных

Сигнализация включается вместе с центральным замком.

Клаксон:черный/белыйПоложительная

Водительская панель ***

Запирание центрального замка:синий/белыйОтрицательная

Модуль управления в водительской двери

Отпирание центрального замка:фиолетовый/зеленыйОтрицательная

Водительский модуль управления дверьми

Привод багажника:желтый/красный

Модуль комфорта под ковриком перед сиденьем водителя

Концевики дверейкоричневый/белыйОтрицательная

Водительская панель

*- Второй провод стартера в автомобилях 2003 года выпуска синий.
** - Автомобиль оборудован заводскоим транспордером.
*** - Информация верна только для моделей 2003 года.
