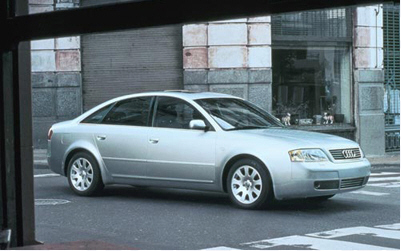

Audi А6 (Sedan) 1999 - 2001

Заводские цвета и расположение проводов автомобиля
А6 (Sedan) 1999 - 2001 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:синий
Зажигание #1:черный Жгут замка зажигания *
Зажигание #2:Нет данных
Зажигание #3:Нет данных
Дополнительные устройства:желтый/черный Жгут замка зажигания
Стоп-сигнал:красный/черный Педаль тормоза
Тахометр:коричневый/белый Форсунки
Парковочные огни:зеленый/черный и зеленый/красныйПоложительнаяВ переключателе фар
Фары:желтыйПоложительнаяВ переключателе фар
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:красный Жгут замка зажигания
Выключение штатной сигнализации:  Провод центрального замка
Клаксон:коричневый/желтыйОтрицательная
Запирание центрального замка:зеленый/синийОтрицательная

Панель водителя **

Отпирание центрального замка:коричневый/желтыйОтрицательная

Панель водителя **

Привод багажника:красный/желтыйПоложительная

Переключатель замка

Концевики дверейкоричневый/белыйОтрицательная

Модуль заводской сигнализации

* Модели начиная с 1999 года могут быть оборудованы штатным транспордером.
** - Управление ЦЗ отрицательное Первый импульс - отпирание водительской двери.
