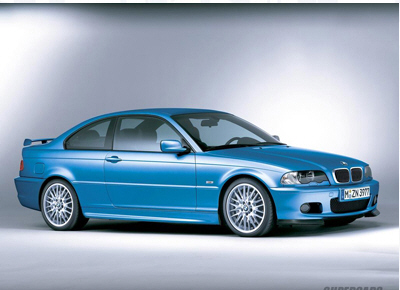

BMW 330 IX 2002 года

Заводские цвета и расположение проводов автомобиля
BMW 330 IX 2002 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/синий
Зажигание #1:зеленый Жгут замка зажигания *
Зажигание #2:фиолетовый Жгут замка зажигания *
Зажигание #3:Нет данных
Дополнительные устройства:фиолетовый

Жгут замка зажигания

Стоп-сигнал:коричневый/белыйПоложительная

Педаль тормоза

Тахометр:черный

Диагностический разъем с пассажирской стороны двигателя

Парковочные огни:Нет данных
Фары:белый/черный

В переключателе фар

Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:красный/зеленый или красный/синий


Жгут замка зажигания *

Выключение штатной сигнализации:Нет данных
Клаксон:коричневый/красный

Модуль за бардачком

Запирание центрального замка:белый/черныйОтрицательная

Контакт 20 Модуль за бардачком

Отпирание центрального замка:синий/красныйОтрицательная

Контакт 22 of Модуль за бардачком

Привод багажника:серый/красныйОтрицательная

Кнопка открывания багажника

Концевики дверейкрасный/синийПоложительная

Модуль за бардачком


*Автомобиль оборудован штатным транспордером.
