Заводские цвета и расположение проводов автомобиля

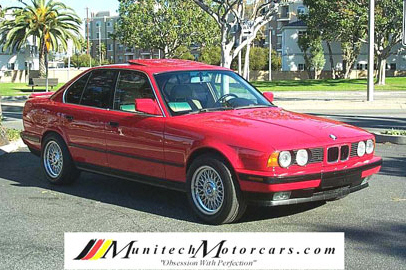

BMW 520 кузов E34 1990-1994 годов выпуска



Цепь/элементЦветРасположение
ЗажиганиеЗеленыйВ левом толстом жгуте около диагностического разъема, толстый провод.
ПомпаЗеленый/фиолетовыйВ левом толстом жгуте около диагностического разъема, толстый провод.
ПоворотыСиний/зеленый
Синий/коричневый
В толстом жгуте около левого амортизатора.
Кнопка капота-Около левой фары
Центр. ЗамокБел./зел./желтыйОткрытиеПод левой боковиной, управление (+), резать.
Белый/зеленыйЗакрытиеПод левой боковиной, управление (+), резать.
Син./коричн./желтыйЗакрытиеПод левой боковиной, управление (+), резать. Со стеклами через 4 сек.
СтартерЧерный/желтыйВ левом толстом жгуте около диагностического разъема, толстый провод.
Задние двериКоричн./фиол./желтыйПод задним сиденьем, управление (-).Желтый/синий - под задним сиденьем - общая шина с вежливой подсветкой.
Лев. передн. Дв.Коричн./сер./желтыйПод задним сиденьем, управление (-).
Пр.передн. дв.Коричн./син./желтыйПод задним сиденьем, управление (-).
Кнопка багажникаКрасный/белыйПод задним сиденьем, управление (+).
Правое стеклоЧерный/белыйТолстый провод слева под задним сиденьем, управление (+).
