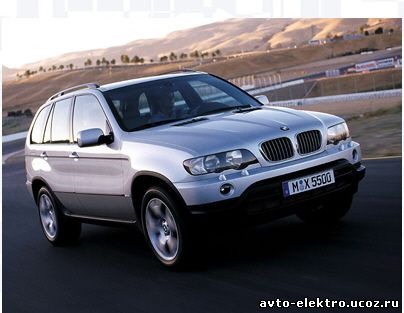

BMW X5 2001 - 2003 г

Заводские цвета и расположение проводов автомобиля
BMW X5 2001 - 2003 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/желтый
Зажигание #1:светло зеленый Жгут замка зажигания *
Зажигание #2:светло зеленый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:фиолетовый/черный

Жгут замка зажигания

Стоп-сигнал:синий/красныйПоложительная

Педаль тормоза **

Тахометр:
Парковочные огни:

черный



В переключателе фар

Фары:
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:красный

Жгут замка зажигания

Выключение штатной сигнализации:  Провод центрального замка
Клаксон:

коричневый/красный

Отрицательная

Рулевая колонка **

Запирание центрального замка:

белый/черный

Отрицательная

Дверь водителя

Отпирание центрального замка:

синий/красный

Отрицательная

Дверь водителя

Привод багажника:

серый/коричневый

Отрицательная

Кнопка открывания багажника
Концевики дверей

Провод центрального замка

* Автомобиль оборудован штатными имобилайзером и транспордером.
** Этот провод под током только при включенном зажигании.
